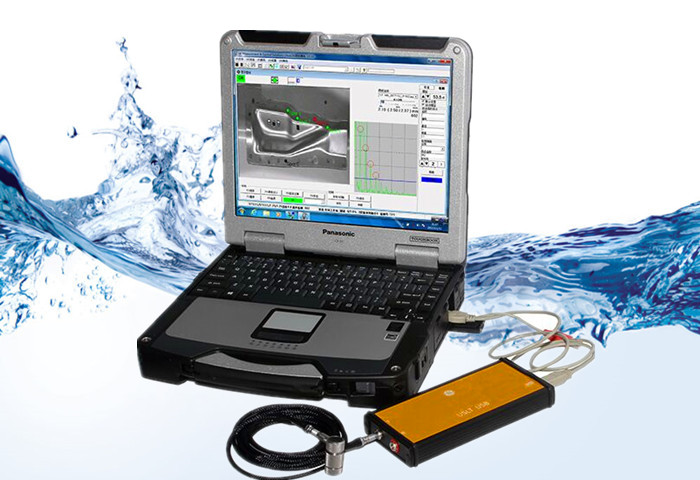

USLT USB超声波点焊探伤仪
|
☆测量范围：0.25～9700mm
|
☆工作频率：5000～15000 m/s
|
☆检测精度：0.5～20MHz
|
☆示值误差：0.01mm
|
产品简介
----------------------------------------------------------------------
支持:为帮助客户更好地的使用设备，发挥设备的最大价值，我们有经验丰富的专业人员为客户提供技术服务：包括售前产品功能咨询、演示和选型；售后在客户现场进行操作培训；协助客户在DB Manager上建立检测标准等等。
应用:
USLT USB超声波点焊探伤仪已被众多国内外汽车厂商作为主要的点焊检测手段，客户包括奔、宝马、大众、福特、菲亚特、本田、日产、沃尔沃、一汽、广汽、上汽等等，更多的零部件生产商也在使用这款设备。
特点:
自动设置: 探头参数存在探头内存里，在检测过程中可被仪器自动识别，确保探头选择正确。
耦合良好：探头前端采用软膜设计，能很好地与工件表面耦合。探头直径从2.3mm--8.5mm，可满足汽车行业的所有焊点规格。
自动检测：UltraLOG软件可自动评估焊点质量并归档检测结果。可自动判别5种主要焊接缺陷：焊核熔深过小、焊核直径过小、虚焊、漏焊、过烧。
质量管控：DB Manager数据管理软件针对待检工件建立检测标准，轻松管理和监督所有焊点质量情况，帮助检测人员达到检测规范的要求。
选型：
1. 超声波电子盒：USLT USB
2. 电脑：松下工业笔记本 CF-31（推荐）
DELL笔记本3567-1528B (推荐)
研祥IPC系列工控机+工业平板显示器（生产环境推荐）
或其他可运行windows7或windows XP 的笔记本电脑
3. 软件：UltraLOG 用于点焊检测（必选）
DB Manager用于检测数据管理软件（推荐）
4. 探头：
| 型号 | 适用焊核直径 | 备注 |
| G20 MN2.3X | 2.1-2.5mm | 频率20MHz,Lemo 00接口 |
| G20 MN2.5X | 2.3-2.7mm | 频率20MHz,Lemo 00接口 |
| G20 MN3.0X | 2.8-3.2mm | 频率20MHz,Lemo 00接口 |
| G20 MN3.15X | 3.0-3.4mm | 频率20MHz,Lemo 00接口 |
| G20 MN3.6X | 3.4-3.8mm | 频率20MHz,Lemo 00接口 |
| G20 MN4.0X | 3.8-4.2mm | 频率20MHz,Lemo 00接口 |
| G20 MN4.5X | 4.3-4.7mm | 频率20MHz,Lemo 00接口 |
| G20 MN5.0X | 4.8-5.2mm | 频率20MHz,Lemo 00接口 |
| G20 MN5.6X | 5.4-5.8mm | 频率20MHz,Lemo 00接口 |
| G20 MN6.0X | 5.8-6.2mm | 频率20MHz,Lemo 00接口 |
| G20 MN6.3X | 6.1-6.5mm | 频率20MHz,Lemo 00接口 |
| G20 MN7.1X | 6.9-7.3mm | 频率20MHz,Lemo 00接口 |
| G20 MN7.4X | 7.2-7.6mm | 频率20MHz,Lemo 00接口 |
| G20 MN8.0X | 7.8-8.2mm | 频率20MHz,Lemo 00接口 |
| G20 MN8.5X | 8.3-8.7mm | 频率20MHz,Lemo 00接口 |
| G15 MN 3,15 | 3.0-3.4mm | 频率15MHz,Microdot接口 |
| G15 MN 3,2 | 3.0-3.4mm | 频率15MHz,Microdot接口 |
| G15 MN 3,6 | 3.4-3.8mm | 频率15MHz,Microdot接口 |
| G15 MN 4,0 | 3.8-4.2mm | 频率15MHz,Microdot接口 |
| G15 MN 4,5 | 4.3-4.7mm | 频率15MHz,Microdot接口 |
| G15 MN 5,0 | 4.8-5.2mm | 频率15MHz,Microdot接口 |
| G15 MN 5.6 | 5.4-5.8mm | 频率15MHz,Microdot接口 |
| G15 MN 6,0 | 5.8-6.2mm | 频率15MHz,Microdot接口 |
| G15 MN 6,3 | 6.1-6.5mm | 频率15MHz,Microdot接口 |
| G15 MN 8,0 | 7.8-8.2mm | 频率15MHz,Microdot接口 |
| G15 MN 8,5 | 8.3-8.7mm | 频率15MHz,Microdot接口 |
| G15 MN 9,0 | 8.8-9.2mm | 频率15MHz,Microdot接口 |
| G15 MN 9,5 | 9.3-9.7mm | 频率15MHz,Microdot接口 |
| G15 MN10,0 | 9.8-10.2mm | 频率15MHz,Microdot接口 |
5. 附件：
5.1遥控器 方便确认批判结果（推荐）
5.2保护膜 （耗材）
| 产品名称 | 型号 | 描述 |
| 硬保护膜 | ES16/02 | 匹配探头直径7.1-8.5mm,100片/盒 |
| 软保护膜 | ES16/01 | 匹配探头直径7.1-8.5mm,100片/盒 |
| 硬保护膜 | ES14/02 | 匹配探头直径5.6-6.6mm,100片/盒 |
| 软保护膜 | ES14/01 | 匹配探头直径5.6-6.6mm,100片/盒 |
| 硬保护膜 | ES12/02 | 匹配探头直径2.3-5.0mm,100片/盒 |
| 软保护膜 | ES12/01 | 匹配探头直径2.3-5.0mm,100片/盒 |
5.3探头线 MPKL 2XS(2米) MPKL 3XS(3米) 用于20M探头
CL331 用于15M探头
5.4数据线 用于电子盒与计算机连接
5.5电子盒支架 可将电子盒固定在DELL电脑底部，成为一体机。
5.6手推车 用于安装工控机、显示器、电子盒等设备，成为一个移动检测台，方便在工厂环境中使用。
参数：
|
产品名称 |
USLT-USB超声波点焊检测系统 |
|
硬件主要组成 |
CF31工业笔记本电脑、超声波电子盒、远程遥控器和对话检测专用探头 |
|
软件主要组成 |
UDB Manager数据库管理软件、UltraLOG-5点焊检测软件 |
|
检测缺陷类型 |
点焊中存在的虚焊、漏焊、熔深过薄、焊核过小、过烧等主要缺陷形式 |
|
检测结果显示 |
检测软件自动判断OK或N-OK |
|
报告导出格式 |
常规EXCEL表格，含检测A-扫描图像 |
|
板材适应性 |
镀锌板、高强板、普钢板等 |
|
工件表面要求 |
表面不要有毛刺，焊点上下表面基本平行 |
|
测量范围 |
0.25～9700mm钢中 |
|
频率范围 |
0.5～20MHz |
|
声速范围 |
5000～15000 m/s，钢中 |
|
测量分辨率 |
0.01mm |
|
探头延迟 |
0～100μs |
|
增益 |
110dB可调，以0.5dB/1/2/6 dB为间隔可调 |
|
检波 |
全波、正半波、负半波；射频显示 |
|
抑制 |
0～90%线性 |
|
闸门 |
两个独立的闸门，在最大校准范围内可调 |
|
显示冻结 |
静态A-扫描冻结，动态A-扫描冻结（峰值，回波动态+实时信号） |
|
探头 |
点焊对话直探头（仪器自动识别），频率20MHz和15MHZ |
|
数据存储 |
数据库用于存储和管理检测计划；焊点数据库可储存，并能够拷贝备份 |
|
工作温度 |
0℃～50℃ |
