TR300表面粗糙度仪

  • 咨询热线:021-34174445
  • 产品详情

  • 联系我们

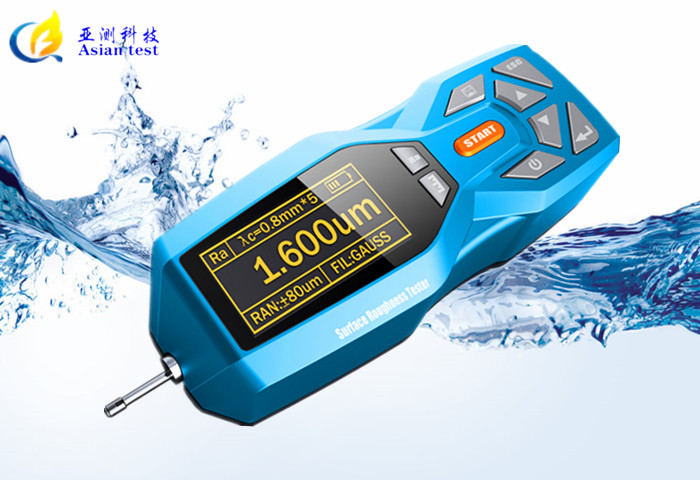

TR300表面粗糙度仪


☆测量范围:160um


☆工作频率:0.25


☆检测精度:0.001um


☆示值误差:±1%










产品简介

----------------------------------------------------------------------

一、概述

       TR300表面粗糙度仪是一种高精度表面光洁度检测仪器,可对多种机械加工零件表面的粗糙度进行测量,包括平面、斜面、外圆柱面,曲面,小孔,沟槽及车轴等。

二、主要特点

     ·机电一体化设计,体积小,重量轻,使用方便;
     ·采用DSP芯片进行控制和数据处理,速度快,功耗低;
     ·兼容ISO、DIN、ANSI、JIS多个国家标准;
     ·连续工作时间大于20小时
     ·超大容量数据存储,可存储100组原始数据及波形。
     ·实时时钟设置及显示,方便数据记录及存储。
     ·具有自动休眠、自动关机等节电功能
     ·可靠防电机走死电路及软件设计
     ·显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息;
     ·中/英文语言选择;
     ·可连接电脑和打印机;
     ·打印全部参数或打印用户设定的任意参数。
     ·可选配蓝牙功能。
     ·可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。

三、技术参数



名称 内容
测量
范围
Z轴
(垂直)
160μm
X轴
(水平)
17.5mm
分辨率 Z轴
(垂直)
0.01μm/±20μm
0.02μm/±40μm
0.04μm/±80μm
测量
项目
参数 Ra   Rz==Ry(JIS)   Rq    Rt==Rmax
Rp   Rv   R3z     R3y   Rz(JIS)
Rs   Rsk   Rku    Rsm   Rmr
标准 ISO,ANSI,DIN,JIS
图形 支承率曲线,粗糙度轮廓,直接轮廓
滤波器 RC,PC-RC,Gauss,D-P
取样长度(lr) 0.25,0.8,2.5mm
评定长度(ln) Ln= lr×n    n=1~5
传感器 测量原理 位移式差动电感
触针 天然金刚石,90锥角,5μm针尖半径
测力 <4mN
导头 硬质合金,滑行方向半径40mm
滑行速度 lr=0.25,   Vt=0.135mm/s
lr=0.8,    Vt=0. 5mm/s
lr=2. 5,    Vt=1mm/s
返回      Vt=1mm/s
示值误差 不大于±10%
示值变动性 不大于6%
电源 内置锂离子充电电池,用DC5V,800mA充电器充电
外形尺寸 158x63.5x46mm
重量 约300g
工作环境 温度:- 20℃ ~  40℃
湿度:< 90% RH
储存运输环境 温度:- 40℃  ~   60℃
湿度:< 90% RH


四、测量范围


Ra,Rq 0.005μm  ~  16μm
Rz,R3z,Ry,Rt,Rp,Rm 0.02μm  ~  160μm
Sk 0  ~  100%
S,Sm 1mm
tp 0 ~ 100%
五、标准配置:
      ·TR300粗糙度仪主机                  1台
      ·标配传感器                                1个
      ·多刻线标准样块                         1块
      ·可调支架                                    1个
      ·电源适配器                                1套
      ·说明书                                       1个
      ·合格证                                       1个
      ·保修卡                                       1个

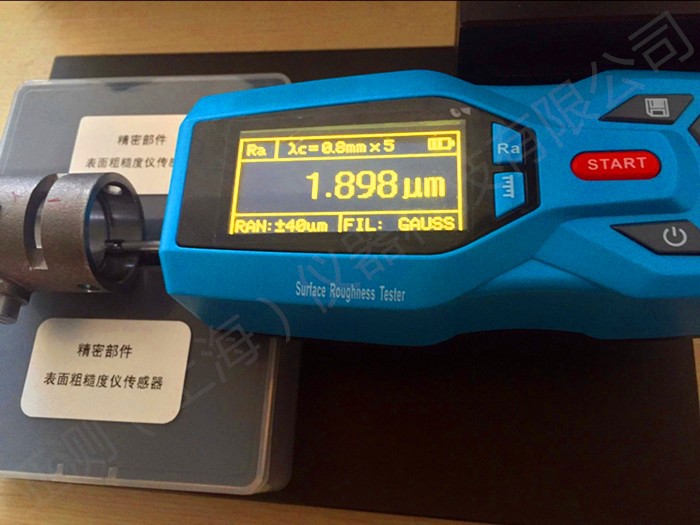

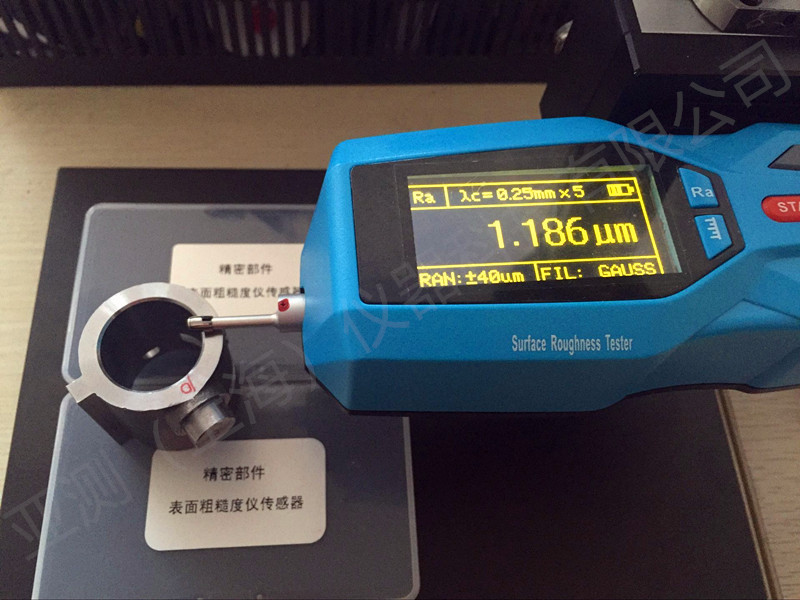

粗糙度现场检测图片:
