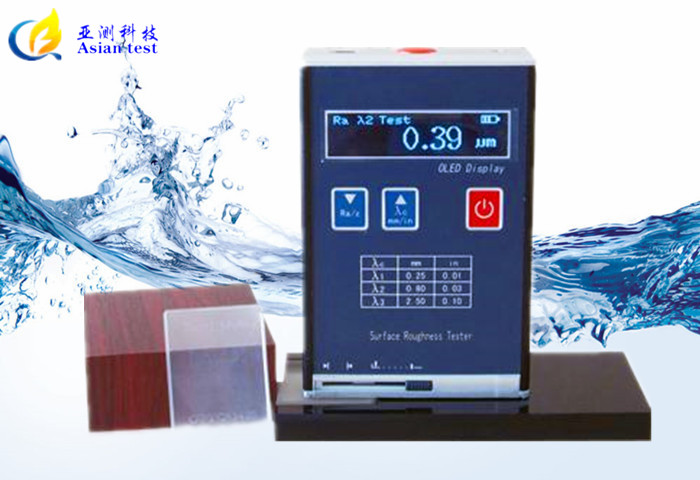

TR200粗糙度仪

☆测量范围：0.05 ~ 10.0

☆工作频率：2

☆检测精度：±15%

☆示值误差：＜12%



产品简介

----------------------------------------------------------------------

一、产品概述：

   便携式粗糙度仪TR200是我公司推出的新一代袖珍便携式表面粗糙度仪。它具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点，可以广泛应用于各种金属与非金属的加工表面的检测，该仪器是传感器主机一体化的袖珍式仪器，具有手持式特点，更适宜在生产现场使用。



二、仪器优点:

   用优化的电路设计及传感器结构设计,将电箱、驱动器及显示部分合为一体，使其达到高度集成化；任意选择Ra、Rz、Rq、Rt测量参数；不仅可以测量外圆、平面、锥面，还可测长宽大于80×30mm的沟槽。



三、功能特点：

   ◆外形采用拉铝模具设计，坚固耐用，抗电磁干扰能力显著，符合当今设计新趋势。

   ◆采用高速DSP处理器进行数据处理和计算，测量和运算速度极大提高。

   ◆显示液晶采用流行的OLED彩色显示屏，高亮度，无视角，宽温度，适合各种场合使用。

   ◆采用锂离子充电电池，可长时间工作，无记忆效应，可边充电边工作，充电时间短，电池寿命长。

   ◆使用通用的USB接口进行充电和通讯。采用专用的充电器或计算机的USB口进行充电，方便快捷。

   ◆点阵液晶显示，界面提示信息丰富。

   ◆实时监测锂电电池电量并显示，及时提醒用户进行充电并具有充电进度提示。

   ◆自动关机功能以及低功耗软硬件设计使仪器工作时间超长，适合各种现场使用。

   ◆传感器测头具有保护门，有效的保护了传感器测头，保证了测量的精度。



四、技术参数：

   ◆测量参数（µm ）：Ra、Rz、Rq、Rt

   ◆行程长度（mm）：6

   ◆取样长度（mm）：0.25 ，0.80 ，2.50

   ◆评定长度（mm）：1.25 ，4.0

   ◆测量范围（µm ）： Ra： 0.05 ~ 10.0，Rz： 0.1 ~ 50

   ◆示值误差：±15%

   ◆示值变动性： ＜12%

   ◆传感器触针针尖圆弧半径及角度：针尖圆弧半径：10 µm±1 µm

   ◆传感器触针静测力及其变化率： 触针静测力：       ≤ 0.016N， 测力变化率：   ≤ 800N/m

   ◆传感器导头压力： ≤ 0.5N

   ◆电池：3.7V锂离子电池

   ◆外形尺寸：106 mm×70 mm×24 mm

   ◆重量：200g

   ◆工作环境条件:



五、粗糙度仪通用数定义：

   1.表面粗糙度：是指加工表面上具有较小间距和峰谷所组成的微观几何形状特征。

   2.取样长度λc：用于判别具有表面粗糙度特征的一段基准线长度。

   3.评定长度：评定轮廓所必须的一段长度，它可以包括一个或几个取样长度。

   4.轮廓算术平均偏差Ra ：在取样长度内轮廓偏距的算术平均值

   5.轮廓均方根偏差Rq：在一个取样长度内纵坐标值的均方根值

   6.轮廓最大高度Rz（ISO）：在一个取样长度内，最大轮廓峰高Rp和最大轮廓谷深Rv之和的高度；

   7.轮廓峰谷总高度Rt：在评定长度内最大轮廓峰高和最大轮廓谷深之和。
