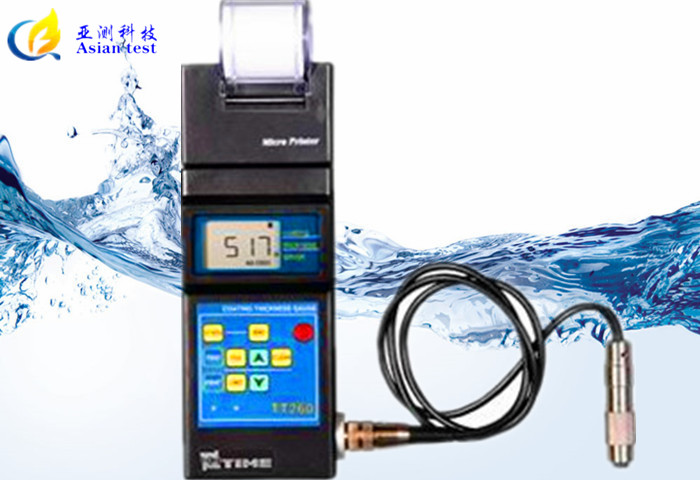

TT260涂层测厚仪
|
☆测量范围：0-10000
|
☆工作频率：0.01cm/s~19.99cm/s
|
☆检测精度：0.1um
|
☆示值误差：±[3%H+1]
|
产品简介
----------------------------------------------------------------------
TT260涂层测厚仪是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。既可用于实验室，也可用于工程现场。通过使用不同的测头，还可满足多种测量的需要。本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。是材料保护专业必备的仪器。本仪器符合以下标准： GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量 磁性方法 GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量 涡流方法 JB/T 8393─1996 磁性和涡流式覆层厚度测量仪 JJG 889─95 《磁阻法测厚仪》 JJG 818─93 《电涡流式测厚仪》
功能特点：
●本仪器采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:橡胶、油漆、塑料、阳极氧化膜等)。
●可使用7 种测头(F400、F1、F1/90°、F10、CN02、N1)
●具有两种测量方式：连续测量方式（CONTINUE）和单次测量方式（SINGLE）；
●具有两种工作方式：直接方式(DIRECT)和成组方式(A-B)
●设有五个统计量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、测试次数（NO．）、标准偏差（S．DEV）；
●可采用两种方法对仪器进行校准，并可用基本校准法对测头的系统误差进行修正；
●具有存贮功能：可存贮495 个测量值；
●具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据，以便进行新的测量；
●设置限界：对限界外的测量值能自动报警；并可用直方图对一批测量值进行分析
●具有打印功能：可打印测量值、统计值、限界、直方图；
●具有与PC 机通讯的功能：可将测量值、统计值传输至PC 机，以便对数据进行进一步处理；
●具有电源欠压指示功能；
●操作过程有蜂鸣声提示；
●具有错误提示功能，通过屏显或蜂鸣声进行错误提示；
●设有两种关机方式：手动关机方式和自动关机方式
技术参数：
|
覆盖层 |
有机材料等非磁性覆盖层(如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等) |
非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等) |
|||
|
覆盖层厚度不超过100μm |
覆盖层厚度超过100μm |
覆盖层厚度不超过100μm |
覆盖层厚度超过100μm |
||
|
如 铁、钢 |
被测面积的直径大于30mm |
F400 型测头 0～400μm |
F1 型测头 0～1250μm |
F400 型测头 0～400μm |
F1 型测头 0～1250μm |
|
被测面积的直径小于30mm |
F400 型测头 0～400μm |
F400 型测头 0～400μm |
F400 型测头 0～400μm |
F400 型测头 0～400μm |
|
|
如铜 、铝 、 |
被测面积的直径大于5mm |
N1 型测头 0～1250μm |
仅用于铜上镀铬N1 型测头 0～40μm |
||
|
塑料、印刷线路非金属基体 |
被测面积的直径大于7mm |
- |
- |
CN02 型测头10～200μm |
|
|
测头类型 |
可选，见附表 |
|
|
测量原理 |
磁感应和电涡流 |
|
|
测量范围 |
探头决定 |
|
|
低限分辨力 |
探头决定 |
|
|
探头连接方式 |
分体式导线连接（可更换） |
|
|
示值误差 |
一点校准(um) |
探头决定 |
|
两点校准(um) |
探头决定 |
|
|
测量条件 |
最小曲率半径(mm) |
探头决定 |
|
基体最小面积的直径(mm) |
探头决定 |
|
|
最小临界厚度(mm) |
探头决定 |
|
|
温湿度 |
0~40℃ |
|
|
统计功能 |
平均值（MEAN）、最大值（MAX）、最小值（MIN）、 |
|
|
工作方式 |
直接方式(DIRECT)和成组方式(Appl) |
|
|
测量方式 |
连续测量方式（CONTINUE）和单次测量方式（SINGLE） |
|
|
上下限设置 |
有 |
|
|
存储能力 |
495 个测量值 |
|
|
打印/连接计算机 |
自带打印机/能连接电脑 |
|
|
关机方式 |
手动和自动 |
|
|
电源 |
1/2镍氢电池5×1.2V |
|
|
外形尺寸 |
270×86×47mm |
|
|
重量 |
530g |
|
TT260涂层测厚仪可选探头参数表
|
测头型号 |
F400 |
F1 |
F1/90 |
F10 |
N1 |
CN02 |
|||
|
工作原理 |
磁感应 |
电涡流 |
|||||||
|
测量范围（um） |
0-400 |
0-1250 |
0-10000 |
0-1250(铜上镀铬0-40um) |
10-200 |
||||
|
低限分辨力(um) |
0.1 |
0.1 |
10 |
0.1 |
1 |
||||
|
示值误差 |
一点校准(um) |
±[3%H+1] |
±[3%H+10] |
±[3%H+1.5] |
±[3%H+1] |
||||
|
两点校准(um) |
±[(1～3)%H+0.7] |
±[(1～3)%H+1] |
±[(1～3)%H+10] |
±[(1～3)%H+1.5] |
- |
||||
|
测量条件 |
最小曲率半径(mm) |
凸 1 |
凸1.5 |
平直 |
10 |
3 |
平直 |
||
|
基体最小面积的直径(mm) |
ф3 |
ф7 |
ф7 |
ф40 |
ф5 |
ф7 |
|||
|
最小临界厚度(mm) |
0.2 |
0.5 |
0.5 |
2 |
0.3 |
无限制 |
|||
基本配置：
主机、打印机、F头或N头、标准片一套（50um 100um 200um 500um 1000um）、铁基体或铝基体、充电器
可选附件：
探头（F400、F1、F1/90°、F10、CN02、N1）、通信线缆、通信软件
