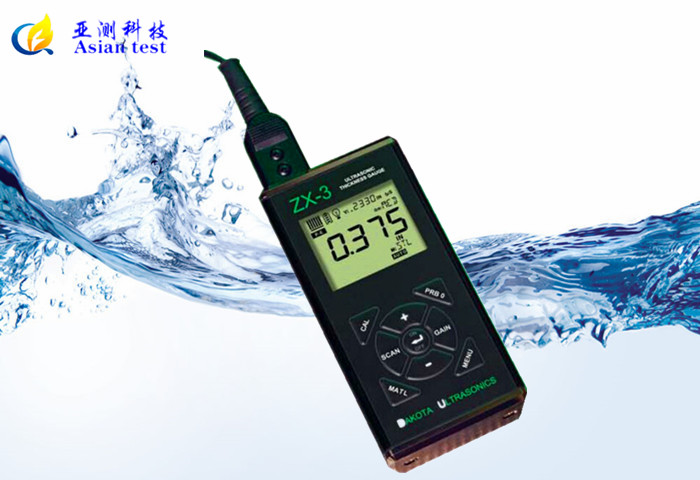

ZX-3/ZX-5/ZX-5DL超声波测厚仪

☆测量范围：0.63～914.4mm

☆工作频率：305～18542m/s

☆检测精度：1MHz～10MHz（LEMO接口）

☆示值误差：0.01mm



产品简介

----------------------------------------------------------------------

• 特点：
  测量钢、铸铁、塑料、玻璃、铝、铜等材料的厚度

•
  120MHz FPGA采样率，150V方波脉冲发生器

• 增益可调节（40-52dB）

• 增益步进间距3dB（vlow, low, med, high, vhi 五档）

• 手动或自动调零

• 低温型（-30℃）LCD显示屏

• USB-C型通讯接口：输出数据到计算机（仅ZX-5/5DL)

• USB转串口功能，可选RS232或蓝牙模块（仅ZX-5）

• IP65防护等级

• 扫查测量：自动找出被测材料扫查区域内的最薄值

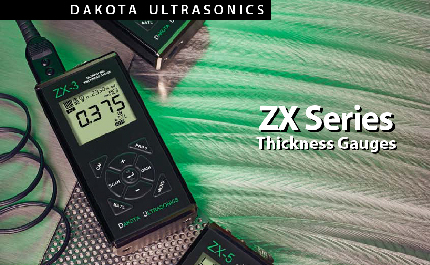

ZX-3/5/5DL测厚仪

测量范围

0.63～914.4mm (钢，取决于探头)

显示单位

mm/IN

显示精度

0.01mm/0.001IN

声速范围

305～18542m/s

探头频率

1MHz～10MHz（LEMO接口）

调零

手动或自动调零

探头直径

可选探头直径来提高线性

增益

40-52dB（步进间距3dB）

屏幕

大屏幕多功能低温型LCD显示屏

背景灯

关闭/常开/自动三种工作模式，亮度有低/中/高三档可调

脉冲重复频率

200Hz

显示刷新率

10Hz

扫描方式

每秒测量100个点，可以捕捉到扫描过程中的最薄值

差值模式

显示测量值与预先设定值的差值。（仅ZX-5/5DL）

报警功能

如果测量值小于用户输入最小允许值/高于用户输入的最大允许值，红灯亮并有BB的报警声提示，绿灯亮表示测量在允许范围内。（仅ZX-5/5DL）

VX声速模式

可以测量材料的声速值（仅ZX-5/5DL）

电源

2节5号电池，连续使用时间最高可达45小时（电池种类的不同使用时间会有变化）。当电池供电不足时，显示器会显示低电量标志。自动关机功能（5分钟无任何操作后会自动关机）。USB接口供电功能（仅ZX-5/5DL）

数据存储

内置32M的存储卡可存储10000个测量数据（分成40个存储文件，每个存储文件可存250个数据）（仅ZX-5DL）。存储文件格式为通用的.csv格式，不需要专用的数据通讯软件。

键盘

9键防水、防油键盘

操作温度

-30℃～75℃

尺寸

63.5x131.3x31.5mm（挤压铝制外壳，底盖为铝板镀镍，坚固耐用）

重量

312g

包装

ABS工程塑料箱

适用标准

NIST & MIL-STD-4562A

常用探头：

型号	频率	晶片直径	测量范围（钢）	说明
PT-102-2000	5.0MHz	φ6.3mm	1.0～152mm	标准探头
PT-101-2000	5.0MHz	φ4.7mm	1.5～50mm	小管径探头
PT-104-0000	1.0MHz	φ12.7mm	3.8～50.8mm(铸铁中)	铸铁探头
PT-102-1000	2.25MHz	φ6.3mm	1.5～100mm	低频探头
PT-102-3300	7.5MHz	φ6.3mm	0.63～152mm	超薄探头
PT-104-2000	5.0MHz	φ12.7mm	1.27～500mm	超厚探头
PT-042-2000	5.0MHz	φ6.3mm	1.0～152mm	高温探头，最高℃
PT-044-2000	5.0MHz	φ12.7mm	1.27～500mm	高温探头，最高340℃
PT-212-2001	5.0MHz	φ6.3mm	1.0～150mm	高温探头，最高482℃
PT-214-2001	5.0MHz	φ12.7.3mm	1.27～500mm	高温探头，最高482℃

注：用高温探头测量高温表面时必需用配套的高温耦合剂。
