CTS-9003plus超声波探伤仪

  • 咨询热线:021-34174445
  • 产品详情

  • 联系我们

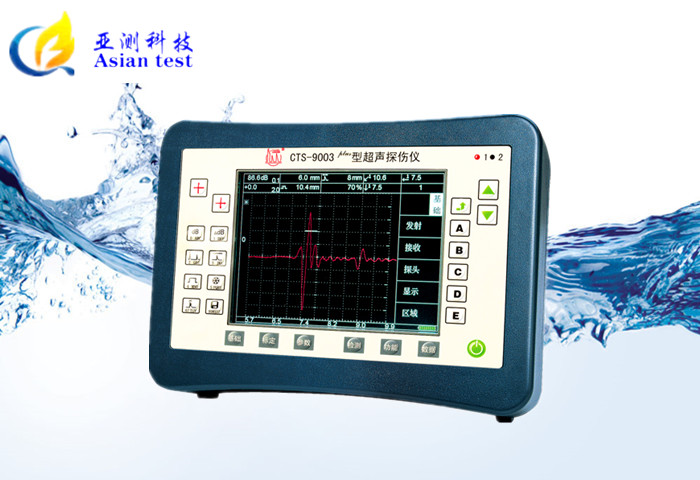

CTS-9003plus超声波探伤仪


☆测量范围:0.0~10000mm


☆工作频率:1000~15000m/s


☆检测精度:0.2~20MHz


☆示值误差:0.01










产品简介

----------------------------------------------------------------------

CTS-9003plus超声波探伤仪是全数字式单通道超声波探伤仪。仪器体积小、屏幕大、重量轻、结构紧凑,电路和工艺设计先进。仪器功能实用、操作简便、性能稳定可靠、抗干扰能力强。

  • 采用160MHz采样频率和宽频、低噪声放大器,波形细腻、真实。
  • 采用640×480点阵TFT彩色液晶显示屏,显示清晰、颜色可调。
  • 全中文菜单显示,具有中文输入功能。
  • 软件采用实时内核操作系统,具有强大的辅助功能。
  • 键盘设计合理,简单明了,操作简便,容易掌握。
  • 仪器电路设计和工艺设计先进,性能可靠、工作稳定。
  • 体积小、重量轻,携带方便,现场适应性强。
  • 文件编辑功能:可存贮、调用、回放、打印探测条件和缺陷波形,形成检测报告。
  • 通讯功能:可与计算机通讯,实现波形、条件和数据的传输,便于在计算机上对探伤数据进行存档和管理,提高安全性。
  • 具有软件升级功能,可为用户特别设计应用软件,满足用户的特殊要求。

范围 检测范围 0.0~10000mm (钢纵波)。连续可调,最小步进值0.1mm
声速 1000~15000m/s,连续可调。内置30种常用的材料声速值
脉冲移位 -20~3000μs
探头零值 0~999.9μs
发射脉冲 发射脉冲类型 负尖波
脉冲重复频率 25Hz~800Hz,自动、手动两种调节方式
发射强度 强(600V)、弱(300V)两档
工作方式 二种:单、双
阻尼 四档:400、150、80、60Ω
接收放大 采样频率 基于硬件的实时采样频率,160MHz
在检测范围小于8mm(钢纵波)时,提高数字信号处理能力,使采样频率达到640MHz
增益 0.0~110.0dB。步进值:0.1、1.0、2.0、6.0dB。提供智能加速调节功能
工作频率 0.2~20MHz。分宽带、窄带两档
闸门 双闸门,分别全屏幕可调
测量模式 可设置为闸门内脉冲波的前沿或峰值
检波方式 正向、负向、全波、射频RF
抑制 0~99%,线性抑制
单位 mm或μs
报警 报警方式 硬件报警,可对闸门内波形进行报警
进波报警、失波报警、最小厚度报警、DAC曲线报警
报警信号 声信号(蜂鸣器)报警和光信号(发光二极管)报警
显示 显示屏 高清晰度TFT彩色液晶显示屏
6.5"超大屏幕
高亮度且亮度可调
262144种颜色
显示区点阵数 640×480点阵
脉冲波形显示区点阵数:450×400B
扫描图形显示点阵数:450×320
屏幕刷新率 60Hz
脉冲表现形式 彩色,可选:空心、实心
控制与接口 键盘 薄膜面板
防水、防尘、防油污、耐酸碱、密封性强
微微凸起的按键,提供良好的触感
根据统计学原理及人体工学设计的薄膜按键位置
按键表面文字:标准符号、中文
菜单 中英文菜单
常用参数项,单键直接控制
其他项,分门别类的体系设计
中文输入 汉语拼音输入、英文输入
键盘输入
单手控制
操作方式类似手机
探头接口 两个位于仪器顶部Lemo 00#探头插座
如客户希望探头接口为Q9,可在订单中说明
计算机、打印接口 高速USB接口
RS232串行接口
25针并行打印接口
数据的存储 快捷通道 10个快捷通道
可预存10个通道探伤参数
可编辑、存储、调用、浏览
快捷通道的编号显示在波形区的前面,清晰的反黑体字符表示
配合快速地更换探头,免去繁琐的仪器调节过程
参数、探伤报告 最多可存储1000套探伤报告(含波形)
波形可调用出来,显示在屏幕的背景上,同实时波形对比
可存储、调用、浏览、打印、通讯
可编辑探伤报告的文本项:文件名称、操作人员等
B扫描图片 最多可存储20张B扫描结果(彩色图像)
图片可以附加在探伤报告里
可存储、浏览、打印、通讯
连续波形的记录 录像方式连续记录屏幕上的波形
连续记录时间持续24分钟
可回放、通讯
厚度测量结果 最多可存储1000个厚度测量结果,以分组的方式存储
要求每组有相同的单位、最小厚度限制、最大厚度限制
可编辑、回放、打印、通讯
辅助功能项 冻结 冻结A扫描波形
冻结后,与波形的高低、位置无关的参数可以调节
冻结后的波形可以置于波形显示区的背景上,用来与实时波形对比
单键直接控制
峰值 捕获闸门内的波形最高点
显示最高点的波形幅度
用于标定、检测过程中找到人工伤或缺陷的最高波
单键直接控制
包络 显示闸门内波形的包络线
扩展 闸门内的波形扩展到整个波形显示区
用于观察波形的细节
存储快捷键 面板上的常用按键之一
存储的类型:参数、探伤报告、B扫描结果、波形录像
单键控制
自动增益 新颖的波形幅度调节方式,自动将波高调节到预设高度
预设高度范围:5%~100%
波形对比 可将冻结的波形置于显示屏背景上
可将存储后的波形回放后置于显示屏背景上
将实时的波形与背景上的波形对比
标定 可自动标定直探头的零值
自动标定斜探头的零值、K值(折射角)
自动测量仪器
性能指标
自动测量垂直线性误差
自动测量灵敏度余量
自动测量动态范围
自动测量分辨率
自动测量噪声电平
缺陷定位 直探头工作状态下,显示缺陷的深度
斜探头工作时,显示缺陷的水平、深度、声程、波次
缺陷的定位方式可选前沿、或峰值
缺陷定量 普通检测模式,显示波形的幅度(%)
DAC检测模式,显示波形的幅度(%)、超过SL的dB数
AVG检测模式下,显示幅度(%)、当量(Φ值)
裂缝自动测高 自动计算焊缝等工件中裂缝的高度
抑制的特点 线性抑制,不影响仪器的垂直线性等指标
屏幕保护 省电,延长电池供电时间
与探头的匹配 仪器提供两档发射强度、四档匹配阻尼
匹配国内外各种的探头
以获得最佳的灵敏度、分辨力,且防止接收波形的失真
曲面修正 适用于内、外曲面的检测
根据曲面的直径自动修正缺陷位置的检测结果
DAC曲线
(见图A)
距离波幅曲线,最多可记录99个点
每个点可编辑、删除,可插入点
三条附加的曲线(如评定线、定量线、判废线)
可选择折线连接各点、平滑的曲线连接各点
根据dB、范围等的改变而移动
可创建、编辑、存储、删除、调用
AVG曲线
(见图B)
适合锻件等工件的探伤
只需记录一个参考点
可根据参考点的平底孔直径,获得其他当量的AVG曲线
可创建、编辑、存储、删除、调用
B扫描 概述 两种B扫描模式:
1.厚度扫描模式(B-Th-Scan)(图C)
2.声程幅度扫描模式(B-A-Scan)(图D)
工作方式 不需要任何机械装置,手工移动探头
显示 波形显示区底部,450×320点阵。同步显示波形
彩色像素
不同的颜色表示波形不同的幅度dB数
采用倒计时,开始扫查工件
结果处理 可存储、调用、浏览
可打印
可传输到计算机,以便进一步的分析
用途(部分) 厚度扫描模式(B-Th-Scan):腐蚀残余厚度的测量
声程幅度扫描模式(B-A-Scan):直声束检测缺陷(直探头、双晶探头
性能指标 垂直线性误差 ≤3%
水平线性误差 ≤0.1%
灵敏度余量 >60dB (200Φ2平底孔)
分辨率 >36dB(使用5P14探头)
动态范围 ≥32dB
电噪声电平 <15%
软件的可拓展性 可根据不同用户、不同行业的要求,加入特定的探伤工艺
其他项 电源 两种供电方式
1.大容量锂电池,无记忆效应、连续工作6小时以上
2.220V交流电(配电源适配器)
充电器 可边充电、边连接仪器工作
环境温度 -30℃~50℃
尺寸 250mm×186mm×59mm
重量 2.0kg(含电池)
