CTS-1003超声波探伤仪

  • 咨询热线:021-34174445
  • 产品详情

  • 联系我们

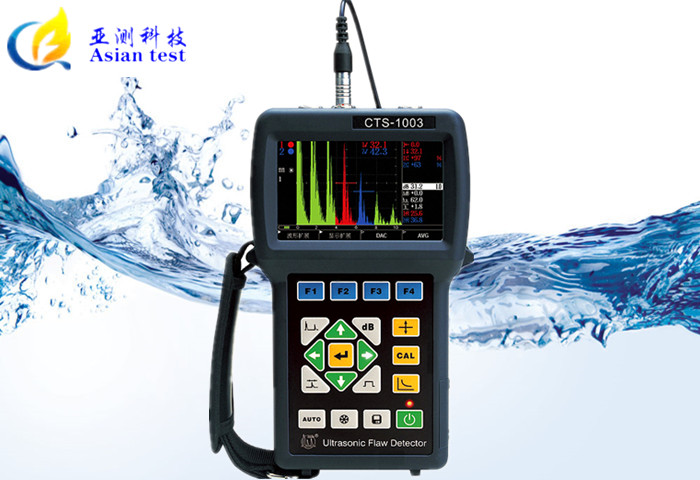

CTS-1003超声波探伤仪


☆测量范围:0.0~10000mm


☆工作频率:1000~15000m/s


☆检测精度:0.2~20MHz


☆示值误差:0.01










产品简介

----------------------------------------------------------------------

自主创新、不断超越!汕头“超声电子”最新推出全自主研制、集50多年超声仪器制造经验的高性能、超轻便携、防水防尘仪器CTS-1003超声波探伤仪。仪器兼容欧盟EN12668-1:2010标准,采用工业级TFT显示屏,具有全WVGA分辨率(800×480),完全胜任在室外和阳光直射的环境下工作。波激励技术特别适合高衰减材料的检测应用。

       CTS-1003超声波探伤仪重量小于1kg、方波激励、全WVGA分辨率(800×480)和防尘防水,在国内同行中无出其右,遥遥领先。

  • CTS-1003超声波探伤仪先进的电路设计、高达640MHz的采样频率,全WVGA分辨率(800x480)显示,确保能快速、准确地对缺陷的回波信号进行显示和分析,对各种弱小信号的变化和细节都能及时响应,回波信号的实时性和真实性得到有效的保证。
  • 先进的方波激励设计,对检测高衰减材料或厚工件具有极佳的穿透力和信噪比;可调节激励脉冲宽度,使在检测薄工件和复合材料都具有较高的分辨率。
  • 人体工程学优化设计的结构和外观,实现了拥有4.3"显示屏、内含电池和充电器,仪器重量却只有0.95kg,在国内同行无出其右,操作和携带极为便利。
  • 防尘、防水设计,完全符合IP65的要求,能可靠在雨中、潮湿和灰尘等恶劣环境下正常工作。
  • 兼容欧盟EN12668:2000标准设计。
  • 工业级、全WVGA的TFT显示屏,使仪器能在不同角度提供极佳的显示效果。
  • 优化的操作面板、人性化的菜单设计,左、右手操作仪器都快捷无忧;多种输入法输入方式、中英文语言菜单选择。
  • 自动校准功能:包括快速自动校准材料声速、探头延时、探头K值及仪器的基本性能指标测试。
  • 闸门区域波形放大功能,可方便查看波形细节;波形显示区域放大功能,加上优化的屏幕高宽比,确保回波分辨率更高。
  • DAC曲线:可方便地制作、修正、存储、调用DAC曲线。
  • 报警时闸门内波形颜色变化、DAC曲线报警采用不同颜色提示功能,便于用户区分。
  • 内置智能型锂电池充电器。电池、直流供电自动检测和显示;充电、供电自动切换,电池充电温度双重保护,安全性得以保证。
  • 8小时以上的超长电池工作时间,长时间工作“源源不断”。
  • USB外部接口,可软件升级、数据转存及打印,并可外接鼠标、键盘、U盘等外设。

脉冲类型 负方波,发射电压25~250V连续可调,步进为25V。
工作方式 单、双
阻尼 400、80Ω
工作频率 分宽带、窄带两档,宽带:0.5~20MHz,窄带:1.5~3MHz
增益 0.0~110.0dB ,步进值:0.1、1.0、2.0、6.0dB;0.1dB档提供智能加速调节功能
声速范围 1000~15000m/s ,连续可调,内置30个常用的材料声速值
检测范围 0.0~10000mm (钢纵波) ,连续可调,最小步进值 0.1mm
检波方式 正向、负向、全波、射频(RF)
闸门及报警器 两路闸门及硬件驱动实时报警信号,可选:进波报警、失波报警、DAC曲线报警,报警信号为声、光报警
测量方式:峰值、前沿
显示屏 工业级、TFT 4.3"WVGA彩色液晶显示屏,分辨率800×480
脉冲移位 -7.5~3000μs
探头零值 0~999.9μs
脉冲重复频率 25~800Hz,自动调节方式
垂直线性误差 ≤3%
水平线性误差 ≤0.2%
灵敏度余量 ≥60dB (200Φ2平底孔)
分辨率 ≥36dB(5P14)
动态范围 ≥32dB
抑制 (0~90)%,不影响线性与增益
电噪电平 <10%
接口 C9防水接口
USB HOST
电源 大容量锂电池,无记忆效应,可连续工作8小时
内置充电器(可另购外接充电器);交流:220V
防尘/防溅/防水 符合IP65等级
超声标准 兼容 EN12668-1标准
符合 JB/T 10061-1999标准
环境温度 -30~50℃
相对湿度 20%~95%RH
重量 约0.95kg(含电池、内置充电器)
体积(高×宽×厚) 246mm×166mm×47mm
