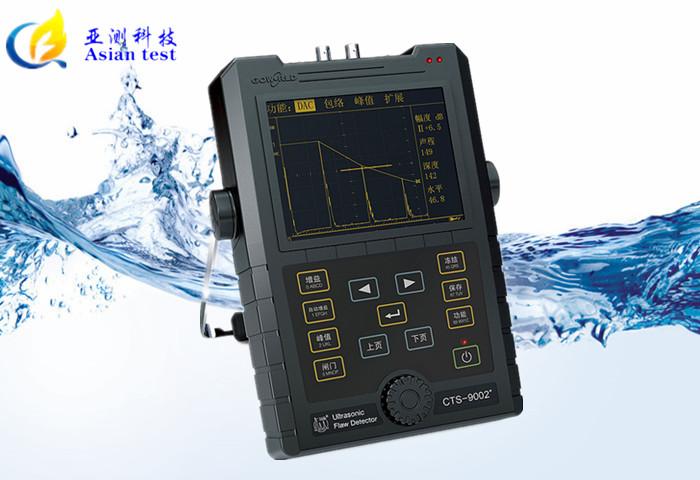

CTS-9002+超声波探伤仪

☆测量范围：0.0～10000mm

☆工作频率：1000～15000m/s

☆检测精度：0.2～20MHz

☆示值误差：0.01



产品简介

----------------------------------------------------------------------

CTS-9002+超声波探伤仪配备国内业界领先的方波激励技术，仪器性能稳定、轻巧便携、操作方便、性价比高。仪器符合新容规TSG R0004-2009，兼容欧盟EN12668-1:2010标准的要求。CTS-9002+超声波探伤仪采用宽温EL屏(320×240)，能在低温环境下正常工作显示。配备可长达6-8小时连续工作的高性能锂电池，重量仅1.5kg，适应在石化、压力容器、电力、铁路交通等部门的移动或高空无损探伤作业现场中使用。

• CTS-9002+超声波探伤仪先进的电路设计、高达640MHz的采样频率，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实时性和真实性得到有效的保证。
• 先进的方波激励技术，对检测高衰减材料或厚工件具有极佳的穿透力和信噪比；可调节的激励脉冲宽度、激励电压、阻尼电阻，使在检测薄工件和复合材料都具有较高的分辨率。
• FIR数字滤波技术，信噪比更佳；探头频谱分析功能，掌控您的探头。
• 采用宽温高刷新率EL屏(320X240)，最适宜在低温严寒环境工作。
• 兼容欧标EN12668-1:2000设计；可长时间连续记录和存贮，满足新容规TSG R0004-2009的要求。
• 自动校准材料声速、探头延时、探头K值；方便的DAC、AVG曲线制作及应用。
• SD卡插口，实现海量存贮；USB口可外接U盘、键盘、鼠标，可实现与计算机通讯、数据转存及打印。
• 人体工程学优化设计的结构及外观，拥有多角度调节的提手，重量约1.5kg的仪器，内含电池和充电器，操作和携带极为便利。

脉冲类型	负方波，发射电压25～250V连续可调，步进为25V。
工作方式	单、双
阻尼	400、80Ω
工作频率	分宽带、窄带两档，宽带：0.5～15MHz，窄带：1.5～3MHz
增益	0.0～110.0dB ，步进值：0.1、1.0、2.0、6.0dB；0.1dB档提供智能加速调节功能
声速范围	1000～15000m/s ，连续可调，内置30个常用的材料声速值
检测范围	0.0～10000mm (钢纵波) ，连续可调，最小步进值 0.1mm
检波方式	正向、负向、全波、射频（RF）
闸门及报警器	三路闸门及硬件驱动实时报警信号
	进波报警、失波报警、DAC曲线报警，报警信号为声、光报警
	测量方式：峰值、前沿
显示屏	5.7"宽温EL屏，分辨率320×240
脉冲移位	-7.5～3000μs
探头零值	0～999.9μs
脉冲重复频率	25～800Hz，自动调节方式
垂直线性误差	≤3%
水平线性误差	≤0.4%
灵敏度余量	≥60dB (200Φ2平底孔)
分辨率	≥36dB(5P14)
动态范围	≥32dB
抑制	(0～90)%，不影响线性与增益
电噪电平	<10% (钢纵波，250mm)
接口	Q9接口
	USB HOST
	Micro SD接口
电源	大容量锂电池，无记忆效应，可连续工作6～8小时
	内置充电器(可另购外接充电器)；交流：220V
超声标准	兼容 EN12668-1标准
	符合 JB/T 10061-1999标准
重量	约1.50kg(含电池、内置充电器)
体积(高×宽×厚)	246mm×166mm×47mm
