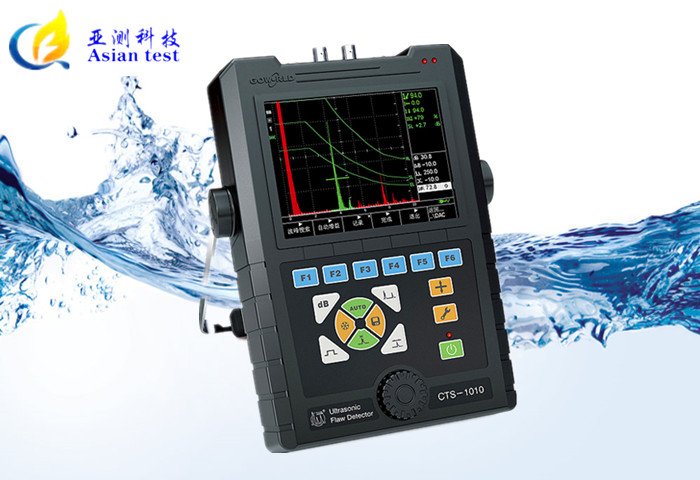

CTS-1010超声波探伤仪

☆测量范围：0.0～10000mm

☆工作频率：1000～15000m/s

☆检测精度：0.2～20MHz

☆示值误差：0.01



产品简介

----------------------------------------------------------------------

CTS-1010超声波探伤仪配备国内业界先进的方波激励技术，性能稳定、轻巧便携、操作方便、性价比高。仪器符合新容规TSG R0004-2009，兼容欧盟EN12668-1:2010标准的要求。显示屏采用业界先进的半透半反射式高分辨率TFT屏(640×480)，完全胜任在室外和阳光直射的环境下工作。配备可长达6-8小时连续工作的高性能锂电池，重量仅1.5kg，适应在石化、压力容器、电力、铁路交通等部门的移动或高空无损探伤作业现场中使用。

• 先进的电路设计、高达1600MHz的采样频率(最小范围1mm)，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实时性和真实性得到有效的保证。
• 先进的方波激励技术，对检测高衰减材料或厚工件具有极佳的穿透力和信噪比；可调节的激励脉冲宽度、激励电压、阻尼电阻，使在检测薄工件和复合材料都具有较高的分辨率。
• 具有多种功能检测模块：连续存储功能模块，实现扫查过程波形全程记录，特别适用于探伤数据的保存、分析和教学示范；时间B扫描功能模块，实现快速腐蚀测厚评估；AWS D1.1专业功能模块，适合钢结构焊缝检测评估； API 5UE专业功能模块，适合石油管道检测的评估；曲面修正功能模块，对管道纵缝检测实现检测结果实时修正。回波频谱分析功能，实时掌控您的探头性能及探伤回波的信号分析。
• 具有多种检测操作功能：波峰记忆功能，实时动态记录当前波形最高波峰值点信息，仪器校准探伤轻松搞定；波峰搜索功能，实现闸门自动搜索波峰，检测操作更方便；自动增益功能，实现闸门内波幅自动到达80%；波形对比功能，方便用户观察对比正常检测回波与异常检测回波的细微变化；波形扩展功能，实时查看回波细节；具有回波包络功能，实现缺陷类别高级分析。
• 具有自动校准材料声速、探头延时、探头K值；方便的DAC、AVG曲线制作及应用；DAC曲线制作嵌入标准ASME、ASME III、JIS、EN1712、GB/T11345、NB/T47013.3等国内外标准，并可自定义设置多达7条DAC曲线参数，极大方便用户快速选择DAC曲线参数；DAC曲线灵敏度查询表功能，方便学员查看制作DAC曲线的灵敏度当量、填写报告；软件操作流程化设计，参数自动调节，即使是初学者也能很快掌握基本的探伤操作方法。
• CTS-1010汕头超声波探伤仪具有仪器性能自动测试，方便用户快速测量仪器水平线性和垂直线性等仪器重要指标性能。
• 高性能5.7"半透半反射式TFT屏(640×480)，最适宜室外及强光下作业。
• 兼容欧标EN12668-1:2010设计；可长时间连续记录和存贮，满足新容规TSG R0004-2009的要求。
• SD卡插口，实现海量存贮；USB口可外接U盘、键盘、鼠标，可实现与计算机通讯、数据转存及打印。
• 人体工程学优化设计的结构及外观，拥有多角度调节的提手，重量约1.5kg的仪器，内含电池和充电器，操作和携带极为便利。

衰减器误差	每12dB ± 1dB
等效输入噪声	<80×10-9 V/√HZ
脉冲类型	负方波，发射电压25～250V连续可调，步进为25V。
工作方式	单、双
阻尼	400、80Ω
工作频率	分宽带、窄带两档，宽带：0.5～15MHz，窄带：1.5～3MHz
增益	0.0～110.0dB ，步进值：0.1、1.0、2.0、6.0dB；0.1dB档提供智能加速调节功能
声速范围	1000～15000m/s ，连续可调，内置30个常用的材料声速值
检测范围	0.0～10000mm (钢纵波) ，连续可调，最小步进值 0.1mm
检波方式	正向、负向、全波、射频（RF）
闸门及报警器	两路闸门及硬件驱动实时报警信号，可选：进波报警、失波报警、DAC曲线报警，报警信号为声、光报警
	测量方式：峰值、前沿
显示屏	5.7"TFT彩色液晶显示屏，分辨率640×480
脉冲移位	-7.5～3000μs
探头零值	0～999.9μs
脉冲重复频率	25～800Hz，自动调节方式
垂直线性误差	≤3%
水平线性误差	≤0.4%
灵敏度余量	≥60dB (200Φ2平底孔)
分辨率	≥36dB(5P14)
动态范围	≥32dB
抑制	(0～90)%，不影响线性与增益
电噪电平	<10% (钢纵波，250mm)
接口	Q9接口
	USB HOST
	Micro SD接口
电源	大容量锂电池，无记忆效应，可连续工作6～8小时
	内置充电器(可另购外接充电器)；交流：220V
超声标准	兼容 EN12668-1标准
	符合 JB/T 10061-1999标准
重量	约1.50kg(含电池、内置充电器)
体积(高×宽×厚)	246mm×166mm×47mm
