HS610e超声波探伤仪

☆测量范围：0.0～10000mm

☆工作频率：1000～15000m/s

☆检测精度：0.2～20MHz

☆示值误差：0.01



产品简介

----------------------------------------------------------------------

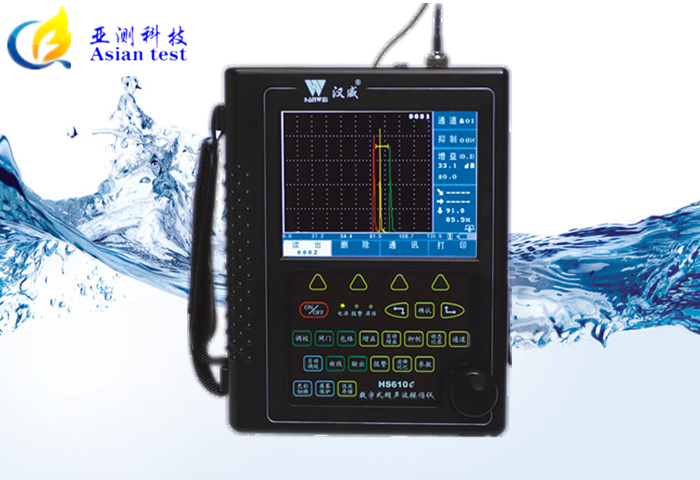

HS610e超声波探伤仪是HS61X家族系列的基本机型，外形采用符合人体工学的“书本式”设计，配合飞梭旋钮，实现一键式操作。能满足您的常规日常应用。

A 特优点

全数字，真彩TFT5.7寸显示器，根据环境选择背景色、亮度值自由设定

数码飞梭旋钮，一键式操作

高性能安保锂电，模块插接式，一机两电两充（两块电池同时充电模式）

采用欧盟鉴定标准EN12668-1：2000

提供中英文欧标鉴定报告各一份

B 发射脉冲

脉冲幅度：分级选择，设200V、300V、400V，适用探头范围广

脉冲宽度：(100-300)ns连续调节，匹配不同频率探头

阻抗匹配：51Ω、150Ω、200Ω、400Ω，满足灵敏度及分辨力的不同工作要求

闸门信号：单闸门、双闸门、全屏检索、闸门内峰值读数

C 扫描范围

零界面入射～14000mm（钢纵波），按比例调节，连续调节两种模式

D 放大接收

硬件实时采样：150MHz，波形高度保真

检波方式：全检波、正、负检波、射频波显示

闸门信号：单闸门、双闸门、全屏检索、闸门内峰值读数

增值/全自动增益：设0.1dB、2dB、6dB步进值，设波幅高度值全自动增益方式

E 报警

闸门内，曲线内声光报警及关闭

F 数据存储

50组快捷选择探伤参数通道，预先调校好各类探头与仪器的组合参数，自由设置各行业探伤标准，方便存储、调用、复验、打印、通讯传输

内存1000幅探伤回波信号及数据，实现存储、读出浏览，单幅打印，分组打印，连续打印和通讯传输的计算机管理

参数附件：全中文设置探伤参数，输入实时数据，随机存储、调用、打印、报告通讯

G 探伤功能

波峰记忆：实时检索缺陷最高波，标定缺陷最大值

实用AVG：实用AVG曲线、自动换算缺陷φ值(3Nus外)

φ值计算：直探头锻件探伤找准缺陷最高波自动换算

动态记录：检测实时动态记录波形，存储、回放

缺陷定位：实显水平值L、深度值H、声程值S

缺陷定量：SL定量值实时读出

缺陷定性：通过包络波形，人工经验判断

曲面修正：曲面工件探伤，修正曲率换算

距离补偿：厚工件远距离探伤实时补偿，避免漏检小缺陷

H 实时时钟记录

实时探伤日期、时间的跟踪记录，并存储

I 控制接口

高速USB、RS232两种接口提供传输打印

J 屏幕保护

待机时关闭屏幕可使仪器省电，减少开关机次数，延长仪器使用寿命

脉冲强度：200V、300V、400V

三档可选脉冲宽度：100-300ns

连续可调阻抗匹配：51Ω、150Ω、200Ω、400Ω

四档可选工作方式：单晶探伤、双晶探伤

扫描范围：零界面入射～14000mm钢纵波采样频率/位数：150MHz/8bits

检波方式：全检波、正、负检波、射频波显示

工作频率：0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz

各频段噪声电平：

衰减器精度：＜ ±1dB/12dB

增益调节：110dB（0.1dB、2dB、6dB步进，全自动调节）

声速范围：（100～20000）m/s动态范围：≥30dB

垂直线性误差：≤3%水平线性误差：≤0.1%分辨力：＞40dB（5N14）

灵敏度余量：＞62dB（深200mmΦ2平底孔）数字抑制：（0～80）%，不影响线性与增益

电源、电压：直流（DC）7.2V±10%；交流（AC）220V±10%

工作时间：连续工作5小时以上（锂电池供电）

环境温度：（-10～40）℃（参考值）

相对湿度：（20～95）% RH外型尺寸：220 x 175 x 55（mm）

1.主机一台（内含锂电池一块）

2.探头线(Q9-Q9)二根

3.电源充电器一个

4.锂电池一块

5.电池充电连接线一根

6.便携作业带一套

7.通讯线、通讯驱动软件一套

8.仪器提箱一个

9.使用说明书、合格证、保修卡各一份
