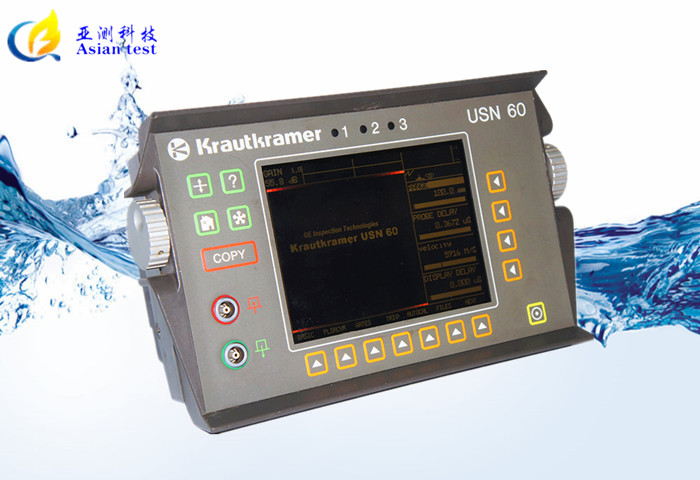

USN60便携式超声波探伤仪
|
☆测量范围：250到16000米/秒
|
☆工作频率：5000～15000 m/s
|
☆检测精度：0.5～20MHz
|
☆示值误差：250到16000米/秒
|
产品简介
----------------------------------------------------------------------
Krautkramer USN 60—便携式彩屏带方波超声波探伤仪应用广泛
USN 60作为一款全功能的便携式超声波探伤仪,广泛应用于大型锻铸件厂、航空航天、石油化工管道检测等行业，从艰苦的现场检测到高分辨率的薄型材料测量、大型的声波衰减材料和水浸系统都可以胜任。
技术优势---模拟性能、数字优势、功能强大、彩色显示、数据管理
USN 60将数字设计的强大优势与详细的动态回波信息相结合，独特的信号处理可显示附加的A扫描图，与波形一同显示的亮度变化，从而弥补数字设备所不具备的“模拟图像和性能。
l智能浏览功能——SmartView：针对显示关键部位的扫描信息以及旋转部件的重要信息。
l可选四种保持模式：全部、峰值比较、A扫描比较或包络模式，获得最佳的波形评估。
l三种可变的持续模式：可在保持包络中选择，在视觉上帮助扫描和移动零件的缺陷检测和评估。
l通过区分实时冻结的A扫描显示颜色与存储A扫描显示颜色的不同来对比实时检测结果。
方波脉冲发生器适用于难以穿透的材料
l由于仪器信噪比非常低，在使用方波脉冲检测难以穿透的工件时，通过选配最佳的探头，可大幅降低杂波干扰影响。
l对于低频应用，方波脉冲发生器可通过调整脉冲宽度和电压，进行最佳的探头匹配。
l对难于穿透的金属和非金属，特别是如复合材料的检测进行了优化。
卓越数显和模拟性能
l 智能浏览功能——SmartView：针对显示关键部位的扫描信息以及旋转部件的重要信息。
l 可选四种保持模式：全部、峰值比较、A扫描比较或包络模式，获得最佳的波形评估。
l 三种可变的持续模式：可在保持包络中选择，在视觉上帮助扫描和移动零件的缺陷检测和评估。
l 通过区分实时冻结的A扫描显示颜色与存储A扫描显示颜色的不同来对比实时检测结果。
简便焊缝检测工具---彩色半跨距技术
l彩条显示可在焊缝检测中轻松识别各条数据和跨距，区分一次，二次回波。
lA扫描可动态更换“实时”A扫描颜色。
l通过简化焊接规格AWS D1.1软件应用来简化焊接成都计算。
l具备曲度修正的三角缺陷位置计算。该功能自动计算缺陷深度、表面距离和声程
缺陷定量的简便工具
l40 Db动态多曲线DAC/TCG选项可修正材料衰减和波形发散引起的距离/振幅变化，并能单独编辑或插入纪录的回波。一次最多可在屏幕上画出4条DAC曲线，从而在原始纪录的DAC曲线外显示+/- dB曲线。可纪录多达16个数据点，每微秒最大的曲线斜度为12dB。符合或超过了TCG的工业要求。
lDGS（距离增益尺寸）选项显示了特殊等效参考缺陷尺寸曲线，作为测量25个窄频探头从探头到参考缺陷距离的功能。ERS（等效参考缺陷尺寸）功能可自动计算测量门内任何回波的相应等效参考缺陷的直径（单位为毫米或英寸）。
可实现水浸检测（选配）
IF（界面）闸门选项，用于水浸测试应用中的闸门选项（需配选水浸探头）
深受用户喜爱的首选功能（选配）ldB REF按键在激活时，可评估后续回波增益值和A闸门内的最大回波振幅。
lVGA输出选项使仪器与计算机显示器或计算机投影机连接，用于多人观看和培训目的。
lRF输出选项可通过标准的Lemo连接器输出原始的射频波形，便于进一步分析。
lBEA（底波衰减）选项允许该区域B门下的独立增益控制，以进行底波监控。
| 范围 | 钢速度为0.040到1100英寸（1到28毫米），固定间隔或连续变量的范围可选 |
|---|---|
| 材料声速 | 从.0098到0.6299英寸/？秒（250到16000米/秒）连续可调；65个可选择的材料速度 |
| 显示延迟 | -20到3498？/秒（依据范围而定） |
| 探头延迟/零点偏移 | 0到999.9 ?秒 |
| 阻尼 | 50、75、150、500欧姆 |
| 增益 | 0到110dB可调，可选间隔为0.1、0.5、1.0、2.0、6.0，用户自定义，并锁定 |
| 测试模式 | 脉冲回波，双通道，直通传输 |
| 脉冲发生器 | 方波激励脉冲 |
| 脉冲电压（方波脉冲模式） | 以10伏为增量在50到450伏范围内调整 |
| 脉冲宽度（方波脉冲模式） | 在10ns增量内，可调范围为50到1000ns |
| 脉冲能量（尖峰模式） | 低、高 |
| 脉冲重复频率 | 自动低、自动高、以5赫兹为增量从15到6000赫兹（尖峰模式）和15到2000赫兹（方波模式）范围内手动可调，外部触发器（仅尖峰模式） |
| 带宽（带通放大器） | 0.25到25兆赫，带10个可选设置，包括宽带 |
| 门电路监测器 | 2个独立的缺陷门电路，在整个扫描范围内可控 |
| 测量模式 | 零到一，多回波，可选择的波侧或波峰检测 |
| 检波 | 正半波、负半波、全波、射频 |
| 滤除阀值（抑制） | 0到80％线性 |
| 单位 | 英寸、毫米或微秒 |
| 工作温度 | 0 到 55 º C (32 到 130 º F)； -25 到 70 º C (-13 到 158 º F )可存储 |
| 语言 | 可以选择英语、德语、法语、西班牙语、意大利语、葡萄牙语、荷兰语、芬兰语、挪威语、瑞典语、丹麦语、罗马尼亚语、捷克语、斯洛伐克语 |
| 探头连接器 | 可在订单上选择BNC或Lemo |
| 键盘 | 国际符号 |
| 电源电量 | 锂离子电池；6节D型镍氢电池（9.0Ah）；可由镍镉电池或碱性电池替代 |
| 电池寿命 | 锂离子电池组的电池寿命为8小时 |
| 大小 | 11.1英寸宽x6.75英寸高x6.25英寸深（282X171X159毫米） |
| 重量 | 6.6磅（3.0千克），含锂离子电池；3.5磅（1.6千克），不含电池 |
| 彩色路径 | 方便识别路径和跳跃距离，用于A-扫描或网格内的角度束检测，背景彩色 |
| 焊接等级计算 | 依据AWS规范D1.1，简化焊接迹象的等级（公式D=A-B-C） |
| 质保 | 部件和人工2年有条件保修；第二年视返回设备的情况决定是否免费保修，购买后13个月内换发新证 |
| 范围 | 钢速度为0.040到1100英寸（1到28毫米），固定间隔或连续变量的范围可选 |
|---|---|
| 材料声速 | 从.0098到0.6299英寸/？秒（250到16000米/秒）连续可调；65个可选择的材料速度 |
| 显示延迟 | -20到3498？/秒（依据范围而定） |
| 探头延迟/零点偏移 | 0到999.9 ?秒 |
| 阻尼 | 50、75、150、500欧姆 |
| 增益 | 0到110dB可调，可选间隔为0.1、0.5、1.0、2.0、6.0，用户自定义，并锁定 |
| 测试模式 | 脉冲回波，双通道，直通传输 |
| 脉冲发生器 | 方波激励脉冲 |
| 脉冲电压（方波脉冲模式） | 以10伏为增量在50到450伏范围内调整 |
| 脉冲宽度（方波脉冲模式） | 在10ns增量内，可调范围为50到1000ns |
| 脉冲能量（尖峰模式） | 低、高 |
| 脉冲重复频率 | 自动低、自动高、以5赫兹为增量从15到6000赫兹（尖峰模式）和15到2000赫兹（方波模式）范围内手动可调，外部触发器（仅尖峰模式） |
| 带宽（带通放大器） | 0.25到25兆赫，带10个可选设置，包括宽带 |
| 门电路监测器 | 2个独立的缺陷门电路，在整个扫描范围内可控 |
| 测量模式 | 零到一，多回波，可选择的波侧或波峰检测 |
| 检波 | 正半波、负半波、全波、射频 |
| 滤除阀值（抑制） | 0到80％线性 |
| 单位 | 英寸、毫米或微秒 |
| 工作温度 | 0 到 55 º C (32 到 130 º F)； -25 到 70 º C (-13 到 158 º F )可存储 |
| 语言 | 可以选择英语、德语、法语、西班牙语、意大利语、葡萄牙语、荷兰语、芬兰语、挪威语、瑞典语、丹麦语、罗马尼亚语、捷克语、斯洛伐克语 |
| 探头连接器 | 可在订单上选择BNC或Lemo |
| 键盘 | 国际符号 |
| 电源电量 | 锂离子电池；6节D型镍氢电池（9.0Ah）；可由镍镉电池或碱性电池替代 |
| 电池寿命 | 锂离子电池组的电池寿命为8小时 |
| 大小 | 11.1英寸宽x6.75英寸高x6.25英寸深（282X171X159毫米） |
| 重量 | 6.6磅（3.0千克），含锂离子电池；3.5磅（1.6千克），不含电池 |
| 彩色路径 | 方便识别路径和跳跃距离，用于A-扫描或网格内的角度束检测，背景彩色 |
| 焊接等级计算 | 依据AWS规范D1.1，简化焊接迹象的等级（公式D=A-B-C） |
| 质保 | 部件和人工2年有条件保修；第二年视返回设备的情况决定是否免费保修，购买后13个月内换发新证 |
