USM35XS超声波探伤仪

☆测量范围：0.25～9700mm

☆工作频率：5000～15000 m/s

☆检测精度：0.5～20MHz

☆示值误差：0.01mm



产品简介

----------------------------------------------------------------------

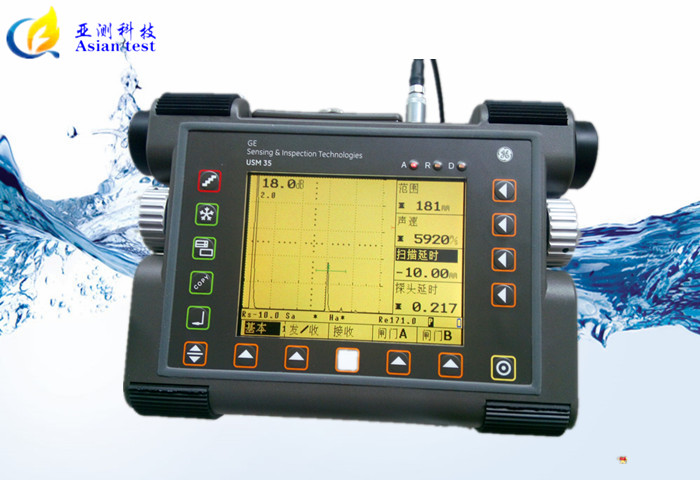

USM35是超声探伤领域里经济实用的专业探伤仪器

·德国KRAUTKRAMER 公司超声波探伤仪USM35X（以下简称USM35 ）
·是一款小巧轻便的数字化超声波探伤仪，是瓷柱探伤领域里经济实用的专业探伤仪器
·无论是焊缝检测，还是象瓷柱探伤这样的特殊检测，该仪器均能显示出其优异的性能和强大的功能
·现德国KK公司已对USM35型探伤仪进行了升级，从现在开始所有USM35X 型仪器均有纯中文操作界面
·USM35 瓷柱探伤仪通过配置专业瓷柱探伤探头和波形分析软件，可对任何瓷柱进行探伤
·其频率范围可达20MHZ，、最大检测深度为10米 ，数据的管理也更加便捷
·该机还使用了DAC 曲线进行瓷柱探伤时的回波评价，通过DAC 曲线可迅速对绝缘子的优劣做出判定

特点：
·USM35型探伤仪作为德国KK公司推出的新一代产品，继承德国KK公司探伤仪的高品质性能
·还具有经济、耐用、精度高和抗干扰能力强的特点
·特别适用于变电站电磁干扰的环境下测量
·同时该机还具有强大的存储能力，便于存储分析
·可通过软件，将波形等分析数据下载至电脑，方便进行更细致的分析和教学使用
·锂电池使用时间长达 14 小时之久，完全满足现场长时间测试的需求
·与美国泛美公司EPOCH4、探伤仪相比，USM35 型探伤仪属于更高一级别的探伤仪器
·是瓷柱探伤领域里最为理想经济的探测仪器

技术说明：
·中文操作菜单，进口仪器中唯一开发中文程序的仪器
·进行专业瓷柱探伤使用培训
·彩色显示，屏幕大，对比度高
·锂电供电，供电时间高达14 小时，无需卸下电池充电，可边工作边充电
·具有标准的VGA 接口，可外接电脑显示器或投影仪
·德国KK 公司的专利颜色编码表示法，进一步提高清晰度
·当用斜波探头检测时，对从工件表面反射回的每个声波用不同的颜色显示
·采用半跨距的颜色编码表示法，把始波与二次波的显示用颜色加以区别
·背景颜色可对检测环境中的光线条件自适应
·以DAC 模式显示曲线，并可报警
·有可与电脑数据传输和下载波形等数据，方便专业人士分析

技术参数：

调节范围	最小: 0 - 0,5 mm + 10 % (钢) 最大: 0 - 9999 mm + 10 % (钢)
频率范围	0,2 - 1 / 0,5 - 4 MHz 0 - 1420 mm + 10 % (钢) 0,8 - 8 / 2 - 20 MHz
声速	1000 - 15000 m/s 在 1 m/s 的段可调节和固定编程值
脉冲位移	由 -10 至 1000 mm (340 s)
探头前移	0 - 200 s
调节辅助	通过两个已知调节回波测量和调整声速和探头前移 (2点-调节)
脉冲强度	220 pF, 1 nF
衰减	50 Ohm, 500 Ohm (1000 Ohm SE-运行状态)
脉冲群频率	4 - 1000 Hz, 在10个段内可调节
频率范围	(-3 dB) 0,2 - 1 MHz / 0,5 - 4 MHz / 0,8 - 8 MHz / 2 - 20 MHz
放大	0 - 110 dB, 阶段内可调节
放大级	0,5 / 1 / 2 / 6 / 12 dB (或者可以自由调节), 0 段闭锁
精确放大	4 dB, 在40个段内连续
整流	全波，正负半波，HF-表示法
抑制	线性，0 - 80 % 显示器高度， 在 1 % 段内可调节
显示器光阑	2个独立的光阑形成了测试线条，起点和宽度可通过整个调节范围调整， 响应门限为 10 - 90 % 显示器高度在 1 % 段内可调节 (复合和反复合), 报警信号通过 LED 和一个可以起动的内部报警器，作为物方视场光阑A相对光阑B是可控制的, 光阑放大镜(光阑区域在整个图像宽度的放大)
声程测量	发射脉冲和光阑第一回波间或两个光阑回波间的声程(投影距离，深度)数字显示，测量交点处的回波脉冲或回波峰值
测量分辨	0,01 mm 在范围至 99,99 mm 0,1 mm 在范围 100 至 999,9 mm 1 mm 在范围超过 1000 mm 凝结成A-图像的评估: 0,5 % 调整的调节范围
振幅显示	USM 35DAC: 还可绘制分贝距离的DAC及TCG曲线 USM 35S: 还可绘制分贝距离AVG曲线或ERG
测量值显示	声程，(缩小的) 投影距离，深度，每一光阑的振幅，测量行的4个位置和A-图像的放大显示可以自由设置
A-图像-功能	手工操作或自动的 A-图像-停止， A-图像-比较，回波动态(包络)，最大回波储存器
颜色功能	已获专利的用于焊缝检测的跳跃距离之半的颜色编码表示法，背景颜色与检测环境的光比相适应，显示器光阑和记录曲线(DAC, TCG, AVG) 的彩色显示便于直接识别，报警信息使用红色字迹
DAC / TCG	仅 USM 35DAC 和 USM 35S: 距离-振幅-曲线 (DAC) 或深度补偿曲线(TCG) 最多10个参考回波，4条附加曲线，可以是4条分贝距离可调节的曲线或直线(满足 API, JIS 等)



 可选配件：



各种探头	各种探头线	软件	打印机	便携软包
