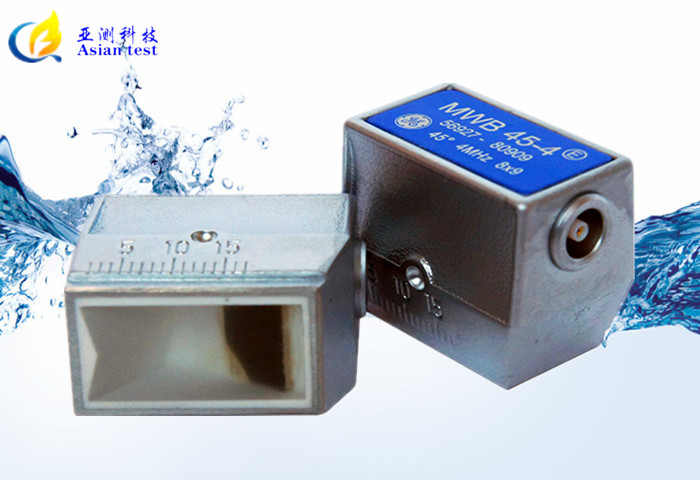

美国GE探伤仪斜探头（欧规）
|
☆测量范围：1~16000mm
|
☆工作频率：200~20000m/s
|
☆检测精度：0.01
|
☆示值误差：±1
|
产品简介
----------------------------------------------------------------------
特点：
欧规超声波斜探头按欧洲标准生产，对DGS缺陷定量法有最大精度和可重复性，可替换楔块延长使用寿命。
应用：
欧规小尺寸超声波斜探头包括MWB/MWK系列
用于普通焊缝检测，较小、较薄的零件、管、储罐、压力容器、阀套、涡轮叶片、轴、轮缘
MWK探头可产生非常短的脉冲持续时间获得高分辨力。
欧规大尺寸超声波斜探头包括WB/WK/SWB/SWK系列
用于大尺寸、厚部件的焊缝检测，如管、储罐、压力容器、轮轴、锻件、铸件、桥梁及其他结构件、铁路路轨及车轮
WB、WK型探头用于检测由非合金钢和低合金钢组成的大尺寸物体（例如厚壁容器，轮轴，所有类型的厚焊缝）
SWB、SWK型探头尺寸适合手工检测，有良好的近场分辨力和窄脉冲宽度，是检测小部件通用工具，也能够检测大尺寸物体
WK、SWK型探头可产生非常短的脉冲持续时间(高分辨力）
选型：
型号说明：
-O表示探头接口方向是顶装如WB35-O2，默认接口方向是侧装，型号如：WB35-2。
-EN表示探头有DINEN12668-2证书，如WB35-2-EN。
MWB系列
晶片尺寸：8mmX9mm 带宽：30-60 接口类型：Lemo 00
常规产品频率为2MHz和4MHz，可定制1MHz、6MHz、10MHz产品
|
角度 |
2MHz |
4MHz |
|
35 |
MWB35-2 |
MWB35-4 |
|
35 |
MWB35-2-EN |
MWB35-4-EN |
|
35 |
MWB35-O2 |
MWB35-O4 |
|
35 |
MWB35-O2-EN |
MWB35-O4-EN |
|
45 |
MWB45-2 |
MWB45-4 |
|
45 |
MWB45-2-EN |
MWB45-4-EN |
|
45 |
MWB45-O2 |
MWB45-O4 |
|
45 |
MWB45-O2-EN |
MWB45-O4-EN |
|
60 |
MWB60-2 |
MWB60-4 |
|
60 |
MWB60-2-EN |
MWB60-4-EN |
|
60 |
MWB60-O2 |
MWB60-O4 |
|
60 |
MWB60-O2-EN |
MWB60-O4-EN |
|
70 |
MWB70-2 |
MWB70-4 |
|
70 |
MWB70-2-EN |
MWB70-4-EN |
|
70 |
MWB70-O2 |
MWB70-O4 |
|
70 |
MWB70-O2-EN |
MWB70-O4-EN |
|
80 |
MWB80-2 |
MWB80-4 |
|
80 |
|
MWB80-4-EN |
|
80 |
MWB80-O2 |
MWB80-O4 |
|
80 |
|
MWB80-O4-EN |
|
90 |
MWB90-2 |
MWB90-4 |
|
90 |
MWB90-O2 |
MWB90-O4 |
MWK系列
晶片尺寸：8mmX9mm 带宽：60-80 接口类型：Lemo 00
常规产品频率为2MHz和4MHz，可定制1MHz和10MHz产品
|
角度 |
2MHz |
4MHz |
|
35 |
MWK35-2 |
MWK35-4 |
|
45 |
MWK45-2 |
MWK45-4 |
|
45 |
MWK45-O2 |
MWK45-O4 |
|
60 |
MWK60-2 |
MWK60-4 |
|
60 |
MWK60-O2 |
MWK60-O4 |
|
70 |
MWK70-2 |
MWK70-4 |
|
70 |
MWK70-02 |
MWK70-O4 |
|
80 |
MWK80-2 |
定制 |
|
90 |
MWK90-2 |
定制 |
WB系列
晶片尺寸：20mmX22mm 带宽：30-60 接口类型：Lemo 01
|
角度 |
1MHz |
2MHz |
4MHz |
|
35° |
WB35-1 |
WB35-2 |
WB35-4 |
|
35° |
- |
WB35-2-EN |
- |
|
35° |
- |
WB35-O2 |
WB35-O4 |
|
35° |
- |
WB35-O2-EN |
- |
|
45° |
WB45-1 |
WB45-2 |
WB45-4 |
|
45° |
WB45-1-EN |
WB45-2-EN |
WB45-4-EN |
|
45° |
- |
WB45-O2 |
WB45-O4 |
|
45° |
- |
WB45-O2-EN |
- |
|
60° |
WB60-1 |
WB60-2 |
WB60-4 |
|
60° |
WB60-1-EN |
WB60-2-EN |
WB60-4-EN |
|
60° |
WB60-O1 |
WB60-O2 |
WB60-O4 |
|
60° |
- |
WB60-O2-EN |
- |
|
70° |
WB70-1 |
WB70-2 |
WB70-4 |
|
70° |
WB70-1-EN |
WB70-2-EN |
WB70-4-EN |
|
70° |
WB70-O1 |
WB70-O2 |
WB70-O4 |
|
70° |
- |
WB70-O2-EN |
- |
|
80° |
WB80-1 |
WB80-2 |
WB80-4 |
|
80° |
- |
WB80-2-EN |
- |
|
80° |
- |
WB80-O2 |
WB80-O4 |
|
90° |
WB90-1 |
WB90-2 |
WB90-4 |
|
90° |
- |
WB90-2-EN |
- |
|
90° |
WB90-O1 |
WB90-O2 |
WB90-O4 |
WK系列
晶片尺寸：20mmX21mm带宽：60-80接口类型：Lemo 01
|
角度 |
1MHz |
2MHz |
|
35° |
WK35-1 |
|
|
45° |
WK45-1 |
WK45-2 |
|
60° |
WK60-1 |
WK60-2 |
|
70° |
WK70-1 |
WK70-2 |
|
80° |
WK80-2 |
|
SWB系列
晶片尺寸：14mmX14mm带宽：30-60接口类型：Lemo 01
|
角度 |
1MHz |
2MHz |
4MHz |
|
35° |
SWB35-1 |
SWB35-2 |
SWB35-5 |
|
35° |
SWB35-O2 |
|
|
|
45° |
SWB45-1 |
SWB45-2 |
SWB45-5 |
|
45° |
SWB45-O2 |
SWB45-O5 |
|
|
60° |
SWB45-2-EN |
|
|
|
60° |
SWB60-1 |
SWB60-2 |
SWB60-5 |
|
70° |
SWB60-O2 |
SWB60-O5 |
|
|
70° |
SWB60-2-EN |
|
|
|
80° |
SWB70-2 |
SWB70-5 |
|
|
90° |
SWB70-O2 |
|
|
|
35° |
SWB70-2-EN |
|
|
|
45° |
SWB80-1 |
SWB80-2 |
SWB80-5 |
|
60° |
SWB90-1 |
SWB90-2 |
|
SWK系列
晶片尺寸：14mmX14mm带宽：60-80接口类型：Lemo 01
|
角度 |
1MHz |
2MHz |
5MHz |
|
35° |
SWK70-1 |
SWK35-2 |
|
|
45° |
- |
SWK45-2 |
SWK45-5 |
|
60° |
- |
SWK60-2 |
SWK60-5 |
|
70° |
- |
SWK70-2 |
SWK |
