Magna-Mike8600霍尔效应测厚仪
|
☆测量范围：0.001~25.4mm
|
☆工作频率：0.06
|
☆检测精度：0.003mm
|
☆示值误差：0.001mm
|
产品简介
----------------------------------------------------------------------
Magna-Mike 8600Magna-Mike 8600是一款利用简单的磁法对非铁性材料进行可靠且重复性极高的厚度测量的便携式测厚仪。Magna-Mike仪器的操作十分简单。测量时，在被测材料的一侧按住或移动磁探头，在材料的另一侧放上或在容器里放入一个小目标钢珠（或目标圆盘、目标钢线）。探头的霍尔效应传感器测量探头端部到目标钢珠的距离。测出的距离即刻被作为厚度读数以彩色大字体形式显示在屏幕上。
新添特性
-
两种坚固耐用的新型探头设计：
–平直型和直角型 -
可更换防磨帽
–标准型、凿尖型及加强型防磨帽 -
更多的目标选择
–3/16和1/4英寸的目标磁珠
–目标钢线 - 更大的厚度测量范围，可达25.4毫米
- 更大的彩色VGA显示
- RS-232、USB和VGA输出
- 快速测量更新率：60 Hz
- 可编辑的密码式仪器锁定方式
- 设计符合IP67标准
- 容量扩充了的字母数字式数据记录器
- 保存校准文件，并可调用所存储的校准文件
- 新型台式机身结构，带有改进的仪器支架
- 可将文件以.txt和CSV格式导出到MicroSD卡中
-
新附件盒（校准盒）
–标准试块，厚度可达9.1毫米
–扩展的范围，可达25.4毫米
–目标圆盘盒
–目标钢线盒 -
带状图视图
带有统计数据的带状图视图
两种新型探头设计，带有可替换防磨帽
Magna-Mike提供平直型和直角型两种磁探头。这两种探头都配有可替换防磨帽，从而加强了探头的耐久性，降低了更换探头的费用。
可拆卸标准防磨86PR1-WC 可拆卸加强型防磨帽86PR1-EWC 可拆卸凿尖型防磨帽86PR1-CWC
Magna-Mike为用户提供了更多的目标选项（6个不同的目标钢珠、2个目标圆盘以及1个目标钢线），以加强仪器的测量性能。
| 目标 | 最小厚度 | 最大厚度 | 带有标准防磨帽时的精度 | |
| 基本校准 | 多点校准 | |||
| 1/16英寸（1.58毫米）钢珠（80TB1） | 0.0001英寸（0.001毫米） | 0.080英寸（2.03毫米） | 4% | 3% |
| 1/8英寸（3.17毫米）钢珠（80TB2） | 0.0001英寸（0.001毫米） | 0.240英寸（6.1毫米） | 4% | 2% |
| 3/16英寸（4.76毫米）钢珠（80TB3） | 0.0001英寸（0.001毫米） | 0.360英寸（9.1毫米） | 3% | 1% |
| 1/4英寸（6.35毫米）钢珠（80TB4） | 0.0001英寸（0.001毫米） | 0.360英寸（9.1毫米） | 3% | 1% |
| 新添3/16英寸（4.76毫米）磁珠（86TBM3） | 0.160英寸（4.06毫米） | 0.750英寸（19.05毫米） | 3% | 1% |
| 新添1/4英寸（6.35毫米）磁珠（86TBM4） | 0.160英寸（4.06毫米） | 1.00英寸（25.4毫米） | 3% | 1% |
| 0.500英寸（12.7毫米）平沿圆盘（80TD1） | 0.0001英寸（0.001毫米） | 0.360英寸（9.1毫米） | 3% | 2% |
| 0.250英寸（6.35毫米）V型沿圆盘（80TD2） | 0.0001英寸（0.001毫米） | 0.240英寸（6.0毫米） | 3% | 2% |
| 新添直径为0.045英寸（1.14毫米）的钢线（86TW1） | 0.160英寸（4.06毫米） | 0.500英寸（12.7毫米） | 3% | 2% |
测量误差 = ± [（精度× 厚度） + 0.003毫米]
Magna-Mike装有一个基于文件的扩展型字母数字式数据记录器，用于方便地存储和传输厚度读数。
数据记录器可以下述4种标准文件格式存储厚度读数：增量型、序列型、带自定义点的序列型，及两维栅格型。
- 可使用WINXL直接将数据以单独发送形式或文件发送形式传送到Excel电子数据表中
- 将数据发送到其它SPC程序中
- USB和RS-232两个输出
- 将文件以.txt格式或CSV格式导出到可插拔MicroSD卡中
- 创建机载报告
直接与Excel电子数据表连接
Magna-Mike 8600带有RS-232和USB输出，可使仪器将数据直接传送到Excel电子数据表中。内置WINXL接口程序可以单独发送形式或文件发送形式传送厚度读数。
WINXL接口程序
Magna-Mike 8600的技术规格
| 一般规格 | |
| 总体尺寸 |
236 mm x 167 mm x 70 mm （9.3 in. x 6.57 in. x 2.76 in.） |
| 重量 | 1.68公斤，包括锂离子电池 |
| 键盘 | 英文、日文、中文、国际符号 |
| 语言 | 英语、西班牙语、法语、德语、日语、汉语、葡萄牙语、瑞典语、挪威语、荷兰语、波兰语、俄语、匈牙利语、捷克语及意大利语 |
| 数据存储 | 机载2 GB MicroSD卡和可插拔的2 GB MicroSD卡 |
| 电池供电时间（可选） | 16小时（锂离子) |
| 电源要求 | AC主电源：100 VAC～120 VAC、200 VAC～240 VAC |
| 显示器类型 | 全色VGA（640 x 480像素）透反彩色LCD |
| 显示屏尺寸（宽 x 高，对角线） |
117 mm x 89 mm, 146 mm （4.62 in. x 3.49 in., 5.76 in.） |
| 最小/最大采集模式 | 以60 Hz速率进行采集 |
| 显示刷新率 | 4 Hz、8 Hz、16 Hz及20 Hz |
| 报警 | 高报警和低报警 |
| 分辨率 | 0.1 mm（0.01 in.）、0.01 mm（0.001 in.）、0.001 mm（0.0001 in.）（取决于厚度范围） |
| 数据记录器 | 基于文件的内置字母数字数据记录器 |
| 探头 | |
| 86PR-1 | 标准平直型探头，长82.30毫米，直径为18.62毫米 |
| 86PR-2 | 头部为直角的探头，58.84毫米 x 18.62毫米，长度为178.57毫米 |
| 环境测试 | |
| 防震动测试 | 通过了美军标准MIL-STD-810G方法514.6程序I中规定的测试。 |
| 防坠落测试 | 通过了美军标准MIL-STD-810G方法516.6程序IV中规定的测试 |
| 防撞击测试 | 通过了美军标准MIL-STD-810G方法516.6程序I中规定的测试。 |
| 设计符合IP67标准 | 是 |
| 输入/输出 | |
| USB | USB 2.0外围设备端口 |
| RS-232 | 有 |
| 存储卡 | 最大容量：2 GB可插拔MicroSD存储卡 |
| 视频输出 | VGA输出标准 |
| 脚踏开关（可选） | 可编程（保存、发送、测量或快速校准） |
| 工作温度 | -10 °C～50 °C |
标准套装件
- 86PR-1 (U8470020)：标准探头或86PR-2 （U8470028）直角型探头
- 86PC (U8801410)：用于86PR-1和86PR-2的探头线缆。
- 86PRS1 (U8780323)：用于86PR-1的由两部分组合而成的探头架，或者86PRS2 (U87710744)由两部分组合而成的直角型探头架
- WinXL (U8774010)：连接Excel的接口程序
- 86ACC-KIT (U8771068)：标准校准盒，或者86ACC-ER-KIT (U8771069)扩展范围的校准盒
- EP-MCA：外接电源，带充电器
- 8600-MAN-CD (U8778535)：存有说明手册的CD（所有语言）
- 600-TC (U8780294)：塑料携带箱
- 可从以下两个选项中选择一项：
- 600-C-RS232-5 (U8780299)：RS-232线缆
- EPLTC-C-USB-A-6 (U8840031)：USB线缆
选购附件
- 600-C-VGA-5 (U8780298)：VGA输出线缆
- 600-BAT-L-3 (U8051431)：充电锂离子电池
- 85FSW (U8780127)：远程脚踏开关
- 86PR-2 (U8470028)：直角型探头
- 86PRS2 (U8771044)：用于86PR-2的由两部分组合而成的探头架
- 86PCC (U8780323)：用于86PR-1和86PR-2的盘绕线缆
- 86PR1-WC (U8780324)：用于86PR-1和86PR-2探头的可更换防磨帽
- 86PR1-CWC (U8780326)：用于86PR-1和86PR-2探头的凿尖型防磨帽
- 86PR1-EWC (U8780344)：用于86PR-1和86PR-2探头的加强型防磨帽
- 80TB1 (U8771030)：目标钢珠，1.58毫米
- 80TB2 (U8771031)：目标钢珠，3.17毫米
- 80TB3 (U8771032)：目标钢珠，4.76毫米
- 80TB4 (U8771022)：目标钢珠，6.35毫米
- 80TD1 (U8771034)：目标圆盘，平沿
- 80TD2 (U8771035)：目标圆盘，V型沿
- 86TBM3 (U8771039)：目标磁珠，4.76毫米
- 86TBM4 (U8771040)：目标磁珠，6.35毫米
- 86TW1 (U8771041)：目标钢线，直径为1.14毫米
- 86ACC-ER-KIT (U8771069)：扩展校准盒
- 86ACC-W-KIT (U8771070)：目标钢线校准盒
- 86ACC-D-KIT (U8771071)：目标圆盘校准盒
- 80CAL-NIS (U8771011)：NIST跟踪标准校准试块（一套6个）
技术规格会随时更改，恕不通知。
应用
塑料瓶、玻璃瓶及包装容器

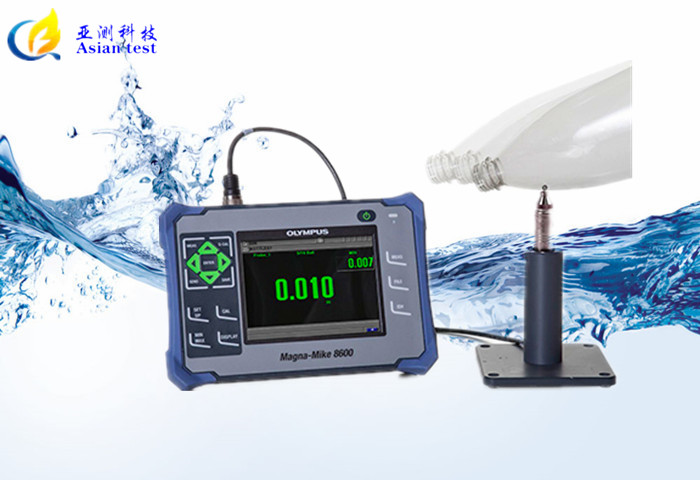

在测量塑料容器厚度的应用中，用户只需简单地将小目标钢珠放入容器中。贴附于容器外侧的磁探头便会吸引目标钢珠。探头在容器外表面或关键性的圆角处移动时，小钢珠也会随着探头移动。在最小模式下，测厚仪将连续显示出当前厚度值和最小厚度值。
汽车中的撕裂接缝
Magna-Mike 8600在与标准探头、两个目标圆盘的一个圆盘，及一个可替换凿尖型防磨帽配套使用时，可完美地适用于大多数汽车撕裂接缝的检测应用，因为这类测量需要在细小的通道或凹槽中进行。
航空航天及其它领域中的应用

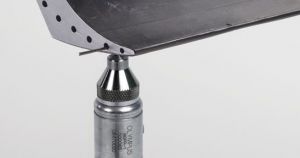

Magna-Mike已被成功地应用于航空航天领域的质量控制程序中，对由复合材料及非铁性材料制成的航空航天器的各个部件进行测量。目标钢线可被插入到涡轮叶片的冷却孔中，而较大的磁性目标钢珠可用于测量厚达25.4毫米的喷气式引擎。
