IPLEX RX/RT工业内窥镜
|
☆测量范围：10.0m
|
☆工作频率：φ4.0mm
|
☆检测精度：2
|
☆示值误差：±1
|
产品简介
----------------------------------------------------------------------

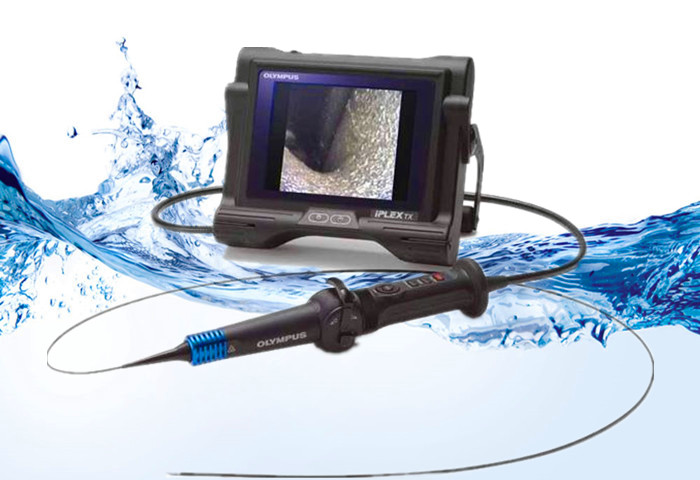

IPLEX RX/ IPLEX RT
IPLEX RX/IPLEX RT是一款配有特有PulsarPic图像处理器，可形成卓越的高分辨率明亮图像的轻便型工业视频内窥镜。它配备一个6.5英寸可抗日光反射的监视器。
卓越的画质可提高检测质量
最佳图像质量
IPLEX RX和RT拥有最佳视频内窥镜的图像质量。特有的PulsarPic™图像处理器可降低图像噪点和锐化图像功能，从而形成卓越的高分辨率图像。
IPLEX RX和RT如实、鲜明地再现微小缺陷，并拥有高锐度和高清晰的图像可有助于准确和可靠的检查。
低噪点的清晰锐化图像
钻孔 风轮机齿轮箱的轴承
2X明亮的照明系统
IPLEX RX和RT拥有全新LED照明系统，其亮度大约是传统视频内窥镜的两倍。当检测金属或反光表面时，动态的优化光量可减少光晕的产生。
PulsarPic™图像处理器可以智能优化照明系统，提供优化光量和提高增益从而提供非常清晰，轮廓鲜明的图像。
在明亮处与暗处都有准确的图像
涡轮叶片 燃烧室
存储后的图像和影像如同现场实时画面一样清晰
图像尺寸的比较
IPLEX RX和RT可将检测的图像作为JPEG静态图像和MPEG-4影像记录到可移动的USB闪存驱动器中。
改进记录的图片和录像的图像质量不仅在现场可以精确进行图像诊断而且可在办公室使用我们提供的免费图像管理软件进行图像诊断，即 InHelp viewer。
大型监视器便于精确检测
紧凑式IPLEX RX和RT都配备了一个6.5英寸监视器。这个大型监视器可清晰地显示被检测对象细微的缺陷，以便于检测员能非常便捷的识别，提高工作效率。
最佳图像色阶
IPLEX RX拥有特有的图像处理技术WiDER™可以突出图像中阴影和高亮度部位的细节，这项革新技术可以在大空间或高反光区域开展最佳的检测。
此外，IPLEX RX配有锐度和色彩饱和度调整功能，可根据被检测对象和应用环境可以为您呈现最佳的图像。
锐度：等级-1 /颜色：标准/普通增益设置 锐度：等级-2 /颜色：鲜明/ WiDER™增益设置
操作自如所有远程可视化应用
紧凑、便携式设计
IPLEX RX和RT重量仅为2.9公斤/6.4磅，包括两个小时续航的锂离子电池。紧凑、便携式设计可让您不仅可以将IPLEX RX和RT轻松的携带到检测现场，而且还可以顺利检测到平时难以检测的位置。
IPLEX RX 适用于检测人员利用跨肩式安全带攀爬梯子 紧凑、简洁的设计便于单手攀爬
多种可选的舒适检测
IPLEX RX和RT的通用性设计可便于几乎所有人能舒适使用。主机的旋转手柄可在检测过程中改变为静止状态。并使您将视频内窥镜放在您想放置的位置上来选择观看距离和角度。
IPLEX RX和RT的视频输出功能可通过连接外部监视器进行多人的检测或远程的检测工作。此外，IPLEX RX和RT还可以使用肩带操作或者使用三脚架固定设备后来操作。
两名操作人员通过连接到用于远程观察的外部显示屏共享相同的检测的图像紧凑、简洁的设计便于单手攀爬
通过主机旋转手柄的调整，来得到最清晰的图像
多种插入管变化
IPLEX-RXRT_LONG IPLEX RX和RT提供一系列的插入管，用户可以自行选择一个适合完成检测工作的插入管。可以选用直径4.0mm和6.0mm的插入管，长度选择可以从2m到7.5m。
平稳、准确靠近检测目标
TrueFeel在插入管末端可快速、精准的进行弯曲控制 IPLEX RX和RT所具有的这项创新弯曲技术可平稳、准确地接近最高要求的检测通道。
改进的TrueFeel™控制手柄配备了通过轻触操作可以精确、快速的通过错综复杂的检测通道，并实现精确地检测。
插入管拥有特有的Tapered Flex™(渐变柔性管)技术，优化了插入管的硬度和灵活性，可以得到杰出的操作性。
快速和简便的操作
手持式控制器拥有超过14种单触摸功能的快速访问按钮 最常见的操作，如插入管弯曲、图像调整和记录可通过按轻便的手持机上的专用快速访问按钮很容易地激活。简化IPLEX RX和RT的菜单设置，以进行快速、简便操作。
便于用户使用的菜单图标
IPLEX RX的菜单上添加了更直观的图像图标 IPLEX RX和RT的所有菜单都以易理解的图标显示。检查人员可直观地识别菜单和有效操作所需功能或设置。
坚固的设计，可靠耐用可战胜各种恶劣环境
耐用机体
IPLEX RX和RT通过了包括震动和1.2米/3.9英尺跌落冲击试验。
耐磨系统符合国际公认的美国国防标准，坚固耐用并保证在恶劣环境下能进行稳定的操作。
各种天气情况下均可操作
IPLEX RX和RT符合国际公认的美国国防标准（MILSTD-810G和MIL-STD-461F）*以及IP55，通过一系列严格的环境测试，如雨水或沙尘、高湿度和冰雨。此外，日光下观察低反射监视器即使在日光下也可真实地再现图像。
*有关MIL-STD符合信息，请参考技术规格。
高耐用性插入管
特殊处理的钨丝编织层 操作人员往往需要在检测工作当中穿越带有易磨损和粗糙表面的狭窄通道才能到达检测区域。此外，IPLEX RX和RT插入管具有抗压、耐磨的设计。表面覆盖一层、特殊处理的钨丝编织层。
另外，IPLEX RX插入管可承受100℃/212°F高温。若温度超过可承受范围时，高温传感器会通过明显的警告声和监视器上显示警告标记来防止过热现象。
高级功能提供出色的检测精度和工作效率
用于可靠检测的立体测量*
我们的立体测量技术提供了从不同角度的缺陷测量简单操作。新采用的屏幕切换功能可以轻松就快速切换单独的缺陷检测画面到测量画面。
*IPLEX RX的可选功能
测量模式下 立体测量模式（测量缺陷的距离）
InHelp™检查辅助软件
inhelp InHelp，作为检测数据管理和制作报告*软件使得使用IPLEX RX和RT进行内窥检测的各个方面都得到了优化。该软件通过管理IPLEX RX和RT上保存的图像和在PC上使用简单的一键操作生成详细的检测报告，大大提高了工作效率，简化了检测流程。
Wireless 无线局域网功能*
*确认使用Toshiba FlashAir WIFI SD卡
说明书显示
检测图像和PDF文件的比较显示 IPLEX RX具有显示PDF文档的功能。它可以交替的查看检测的说明书和检测的图像，您可立即看到它们在IPLEX RX上同时显示。这种独有的功能提高您检测的速度和效率。
技术规格
| 插入管变量 | |||||||
| IPLEX RX型号 | IV9420RX | IV9435RX | IV9620RX | IV9635RX | IV9650RX | IV9675RX | 7549061 IV96100RX *1 |
| IPIPLEX RT型号 | IV9420RT | IV9435RT | IV9620RT | IV9635RT | IV9650RT | IV9675RT | 7549062 IV96100RT *1 |
| 插入管直径 | φ4.0mm (0.157in.) | φ6.0mm (0.236in) | |||||
| 插入管长度 | 2.0m (6.6ft) | 3.5m (11.5ft) | 2.0m (6.6ft) | 3.5m (11.5ft) | 5.0 m (16.4ft) | 7.5m (24.6ft) | 10.0m (32.8ft) |
| 插入管外表面 | 高耐磨钨钢丝编织层 | ||||||
| 插入管硬度调节 | 单一硬度 | Tapered Flex™(渐变柔性管)的硬度向前端部方向逐渐增强 | |||||
| 弯曲角度（上／下／左／右） | 130° | 130° | 150° | 130° | 120° | 100° | *2 |
| 系统重量（含电池）（约重） | 2.9kg (6.4lb) | 3.0kg (6.6lb) | 3.1kg (6.8lb) | 3.2kg (7.1lb) | 3.3kg (7.3lb) | 3.5kg (7.7lb) | 3.7kg (8.1lb) |
|
|
IPLEX RX | IPLEX RT |
| 插入管 | ||
| 弯曲功能 | 改进的TureFeeｌ™插入管具有电动助力功能，实时的进行角度控制，没有任何的延时性。 | |
| 温度传感器 | 2档高温警告显示 | 不适用 |
| 照明 | 超高亮度LED照明 | |
| 光学适配器锁定装置 | 双螺纹链接，带O型密封圈 | |
| 手持式控制单元 | ||
| 尺寸（宽X高X长） | 365mm x 93mm x 192mm（14.4in. x 3.7in. x 7.6in.） | |
| 重量 | 约1.0kg（2.2lb） | |
| 快速访问按钮 | 手持式控制单元上访问专用的按钮、拨杆或摇杆有以下特征：弯曲角度控制、图像控制、记录静态图片/记录视频,菜单访问。 | |
| 主机单元 | ||
| 尺寸（宽X高X长） |
227mm x 64mm x 189mm（8.9in. x 2.5in. x 7.4in.） 最大尺寸：239mm x 99mm x 215mm（9.4in. x 3.9in. x 8.5in.） |
|
| LCD监视器 | 6.5in.LCD日光显示屏,防反光型 | |
| 电源 |
电池：10.8V（额定），约120分钟使用时间 AC 供电：100V～240V，50/60 Hz（附带AC适配器） |
|
| 影像输出标准 | VGA | |
| USB接口 | A型接口，标准2.0版本 | |
| 软件控制 | ||
| 影像控制 | 5倍数码变焦，10级数码亮度控制 | |
| 增益控制 | 3级可调增益控制，独家WiDERTM亮度等级平衡技术 | 不适用 |
| 锐度控制 | 4级可调锐度控制 | 不适用 |
| 饱和度控制 | 3级可调色彩饱和度控制 | 不适用 |
| 显示文字选项 | 30个字符内的标题文字显示 | |
| 记录管理功能 | ||
| 记录媒体 | USB闪速存储器（1GB标准，与推荐的USB闪速装置兼容） | |
| 标题 | 可选择30个字符的标题（日期、时间和系统设置） | |
| 缩略图图像显示 | 记录的图像以缩略图方式显示 | |
| 静态图像记录 | 分辨率——H769 x V576（像素） | |
| 记录格式——已压缩的 JPEG格式 | ||
| 单张图像尺寸——约300KB/秒（1GB可存储3,400张图片） | ||
| 视频录制 | 分辨率——H640 x V480（像素） | |
| 记录格式——AVI MPEG-4格式。该格式可在媒体播放器中直接播放 | ||
| 单个图像尺寸——约500KB/秒（1GB可存储大约30分钟的影像） | ||
| 立体测量功能——IPLEX RX*可选功能 | ||
| 距离 | 两点之间的距离 | |
| 点到线 | 点到一条用户自定义直线的垂直距离 | |
| 深度 | 点到一个用户定义平面的正交深度/高度 | |
| 面积/线 | 多个点间的周长和面积 | |
*可以通过升级IPLEX RX来实现立体测量功能
| 操作环境 | ||
| 作业温度 | 插入管 |
空气中: –25ºC～100ºC (–13ºF～212ºF) IPLEX RX –25ºC～80ºC (–13 ºF～176 ºF) IPLEX RT |
| 水下: 10ºC～30 ºC (50ºF～86ºF) | ||
| 其余部件 |
空气中: –10ºC～40ºC (14ºF～104ºF) 带电池 0ºC～40ºC (32ºF～104ºF) 带 AC 电源适配器 |
|
| 相对温度 | 所有部件 | 15%～90% |
| 耐液性 | 所有部件 | 溅上机油、轻油或5%盐溶液也可正常操作。 |
| 防水 | 插入管 |
可承受水压： IV94系列 - 最大水压相当于3.5ｍ（11.5ft）水深时的压力 IV96系列 - 最大水压相当于7.5ｍ（24.6ft）水深时的压力 |
| 其余部件 |
可在雨中操作（必须关闭电池盒） 不可在水下操作 |
|
| MIL-STD兼容性 | |
|
通过以下MIL -STD-810G和MIL -STD- 461F标准确认操作环境绩效 （不包括IV96100RX, IV96100RT）。 在任何条件下，无保修、无损伤。请向奥林巴斯销售代表了解详情。 |
|
| 类型 | 方式 |
| 振动 | MIL-STD-810G, 方法514.6程序一（一般振动试验） |
| 震动 | MIL-STD-810G，方法516.6 ，程序四（运输跌落测试） |
| 防水 | MIL-STD-810G， 方法506.5程序一（降雨和吹雨测试） |
| 湿度 | MIL-STD-810G，方法 507.5 |
| 盐雾 | MIL-STD-810G，方法 509.5 |
| 沙尘 | MIL-STD-810G，方法 510.5，程序一 (吹尘测试) |
| 冰雨/冻雨 | MIL-STD-810G，方法 521.3 |
| 电磁干扰（EMI）*3 | MIL-STD-461F，RS103，（船舶甲板上环境中非金属辐射敏感性） |
| 易爆环境 | MIL-STD-810G，方法511.5程序一（在易爆环境测试（操作）） |
*1 订单生产产品
*2 参照值是60度
*3 不包括IV9650RX, IV9650RT, IV9675RX和IV9675RT
| 光学适配器规格 | ||||||||||||
| 光学接头适配器变量 | ||||||||||||
|
|
6.0mm 光学观察适配器 | |||||||||||
|
AT40D- IV96 |
AT80D/ NF-IV96 |
AT80D/ FF-IV96 |
AT120D/ NF-IV96 |
AT120D/ FF-IV96 |
AT220D- IV76 *4*5*6 |
AT80S- IV96 |
AT120S/ NF-IV96 |
AT120S/ FF-IV96 |
AT100D/ 100S-IV76*5 |
|||
| 光学系统 | 视场 | 40º | 80º | 120º | 220° | 80º | 120º | 100º | ||||
| 观测方向 | 前 | 侧 | 前/侧 | |||||||||
| 景深*1 |
200 ~ ∞ mm |
9 ~ ∞mm | 35 ~ ∞mm | 2 ~ 200mm | 19 ~ ∞mm | 3 ~ 100mm *7 | 15 ~ ∞mm | 1 ~ 25mm | 3 ~ ∞mm |
15 ~ ∞mm |
||
| 硬末端 | 外径*2 | ø6.0mm | ø8.4mm | ø6.0mm | ||||||||
| 硬末端*3 | 18.4mm | 18.9mm | 18.8mm | 18.9mm | 18.8mm | 21.1mm | 24.2mm | |||||
| 4.0mm 光学观察适配器 | 防油光学适配器 | 立体测量适配器(4.0mm 和 6.0mm) | ||||||||||
| AT80D/FF-IV94 |
AT120D/ NF-IV94 |
AT120D/ FF-IV94 |
AT100S/ NF-IV94 |
AT100S/ FF-IV94 |
AT120D/ NF-IV94R-W |
AT50D/ 50D-IV94 |
AT50S/ 50S-IV94 |
AT60D/ 60D-IV96 |
AT60S/ 60S-IV96 |
|||
| 光学系统 | 视场 | 80º | 120º | 100º |
120º |
50º/50º | 60º/60º | |||||
| 观测方向 | 前 | 侧 | 前 | 前/前 | 侧/侧 | 前/前 | 侧/侧 | |||||
| 景深*1 |
35 ~ ∞ mm |
2 ~ 200 mm |
17 ~ ∞ mm |
2 ~ 15 mm |
8 ~ ∞ mm |
2 ~ 200mm | 5 ~ ∞mm | 4 ~ ∞mm | 5 ~ ∞mm | 4 ~ ∞mm | ||
| 硬末端 | 外径*2 | ø4.0mm | ø4.0mm | ø6.0mm | ||||||||
| 硬末端*3 | 19.0mm | 21.7mm | 19.0mm | 24.3mm | 28.4mm | 24.9mm | 31.3mm | |||||
*1. 表示观察距离与最佳焦点。
*2. 当适配器安装于插入管上时，该适配器可以插入到直径为4.0mm和6.0mm的小孔中。
*3. 表示安装时插入管末端的刚性部分的长度。
*4. 这个光学适配器的光学镜片是凸出的。请在检测过程中小心使用，不要划伤光学镜片。
*5. 这些光学适配器不支持刻度测量。
*6. 这个光学适配器上凸出的装置是为了保护光学镜片。因此凸出物会出现在屏幕当中，但这个不是产品本身的故障问题。
*7. 这个光学适配器适合在直径φ50 毫米以下的管道内进行检测工作。
