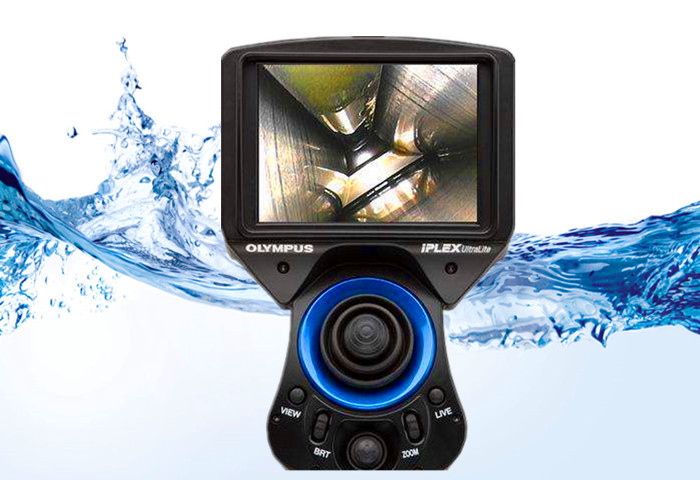

IPLEX UltraLite工业视频内窥镜

☆测量范围：10m

☆工作频率：4mm

☆检测精度：1m

☆示值误差：±1



产品简介

----------------------------------------------------------------------

卓越的灵活性

IPLEX UltraLite视频内窥镜独特的工程学设计，非常符合人体手形。其体型小巧轻便，可轻松地进行现场检测。



轻巧便携

IPLEX UltraLite含锂电池仅重700 g。该视频内窥镜轻巧便携，简单易用，对于需要在难以到达或空间狭小的区域工作或需要使用梯子工作的检测人员非常适用。


手掌大小，人体工程学设计

 IPLEX UltraLite采用人体工程学设计，非常适合在手掌操作，因此，可快速地进行检测，且即使长时间操作，也不易产生疲劳。


优异的实用性

IPLEX UltraLite操作直观，可高效、精准地进行检测。


图标式菜单，可快速识别，操作更直观



 IPLEX UltraLite采用简单直观的图标式菜单，用户可快速识别并激活所需功能。


快速访问按钮



IPLEX UltraLite取消了复杂的菜单设置。IPLEX UltraLite的所有功能都可以通过一只手轻松实现。通过按各个专用按键，用户可快速调整插入管末端的方向、记录图像、调整亮度及输入文字。


快速、精准的插入管弯曲控制

IPLEX UltraLite拥有快速、精准的弯曲控制功能。插入管末端可快速、精准地回应弯曲控制并精确地靠近检测目标，实现快速高效检测。



高品质的质量

IPLEX UltraLite采用创新型、便携式设计，拥有无与伦比、工业领先的耐久性和图像质量。



坚固的底盘设计，防止跌落

IPLEX UltraLite的坚固性已被完全证实。它通过了我们1.2 m的跌落试验，并且承受住了检测现场的跌落试验。其LCD显示屏也通过了100 cm高度坠落的钢球跌落试验。


坚固的设计，可靠耐用，可胜任各种恶劣环境

检测人员经常需要到各种恶劣的环境中实施检测。IPLEX UltraLite符合IP55标准，防雨、防沙、防尘。IPLEX UltraLite非常适用于室外检测，即使在日光下也可忠实地再现图像。


插入管抗压耐磨

IPLEX UltraLite的插入管设计抗压耐磨。其采用的是奥林巴斯独有的Tapered Flex技术，使插入管的操作更加简单。IPLEX UltraLite插入管的坚固性和灵活性可让用户在弯曲、粗糙的管道内检测目标。

1. 插入管末端采用LED照明，因此并不需要光纤。

2. 高密度的外编织层最大限度的增强了插入管的耐磨性和耐久性。

3. Tapered Flex插入管柔性向末端逐渐增强的特点让插入管更灵活，导航更简便。

4. 抗压钢圈层使插入管更经久耐用。





清晰的实时影像和视频，可进行可靠的观察和分析



对于视频内窥检测，图像质量始终是最重要的因素之一。IPLEXUltraLite配备了我们独特的图像处理器，可生成鲜艳清晰的图像。IPLEXUltraLite优异的色彩再现功能，可让用户精确检测到极其微小的缺陷。观察的图像可以作为高质量的JPEG静态图像或MPEG-4动态影像存入连接的SD或SDHC卡中。


卓越的功能性

IPLEX UltraLite目前拥有多种全新的软硬件功能，提高了检测和分析时的效率和准确性。


配有多种光学适配器的超高亮度照明 NEW

在检测各种类型缺陷时，为了达到最优的观察方向和放大倍率，IPLEX UltraLite配备了各种全面的可更换式光学末端适配器。其末端适配器上配置的超亮LED灯泡可清晰地照亮目标。此外，IPLEX UltraLite新配备的Hi-Beam模式最大可将照明提高到2倍以提高检测能力。


InHelp 检测辅助软件 NEW



inhelp viewer InHelp，作为选购的检测数据管理和报告制作软件，使得使用IPLEX 进行内窥检测的各个方面都得到了优化。该软件通过管理IPLEX 上保存的图像和在PC上使用简单的一键操作生成详细的检测报告，大大提高了工作效率，简化了检测流程。


Wireless 无线局域网功能*

*确认使用Toshiba FlashAir WIFI SD卡


通过认证的立体测量技术*NEW

我们先进的立体测量技术为测量提供了杰出的可靠性和准确性。配备这一技术的IPLEX UltraLite通过两组 视差透镜获取图像信息，保证几乎所有的检测对象在任意角度下都能被精确测量。

另外，IPLEX UltraLite还配有我们特有的Spot-Ranging（物距范围）功能，这是工业领域唯一一款提供了 真正实时的、插入管末端到目标距离的测量工具，首次尝试测量时，它即可指引内窥镜插入管末端至检 测对象的最佳距离处。




*立体测量型号可用

技术规格

插入管规格
型号		IV8420U	IV8435U	IV8620U	IV8635U
插入管	插入管直径*1	ø4.0 mm		ø6.0 mm
	插入管长度	2.0 m	3.5 m	2.0 m	3.5 m
	插入管外表面	高耐用性钨丝编织层
	插入管柔性	单一硬度		TTF管道的柔性向末端方向逐渐增强。
系统重量（含电池）（约重）		700 g	760 g	800 g	900 g

*1. 插入管可以插入到直径为ø4.0 mm或ø6.0 mm的小孔中。

基本功能
尺寸（宽×长×高）		120×190×190 mm
弯曲部	弯曲角度  （上／下／左／右）	130º	120º
	弯曲角度控制机构	摇杆控制插入管末端弯曲角度，带弯曲角度锁定机构。
温度传感器		2级高温警告显示
锁定装置		双头连接，带O形密封圈。
照明		超亮LED照明。  Hi-Beam模式可用于超高亮度照明。
光学适配器识别		自动识别光学适配器的安装和分离。
快速访问按钮		以下功能在手持式系统上拥有专用的快速访问按钮、拨杆或摇杆：实时模式、亮度、变焦、冻结影像、录制静态或动态影像、弯曲角度控制、菜单访问、存储录制索引访问、最新影像的快速重放。
LCD显示屏		3.7 in. LCD
电源		电池：7.2 V，约90分钟运行时间
		AC 电源：100 V～240 V，50/60 Hz（附带AC适配器）
USB接口		标准2.0版本
抵抗恶劣环境		防雨防尘（符合IP55标准），抗物理撞击
软件处理
影像操作		5倍数码无缝变焦  10级数码亮度控制  （包括增益、曝光和单色加强控制）
显示文字选项		30个字符内的标题文字显示
记录管理功能
记录媒体		SD/SDHC卡  （4 GB标准，与推荐的SD/SDHC卡兼容）
标题		30个字符的标题（包括日期、时间和系统设置）
静态影像记录	分辨率	H640×V480（像素）
	格式	JPEG压缩格式（符合Exif 2.1）
	文件尺寸	约300 KB（4 GB容量约可存储13,400张影像）
视频录制	分辨率	H640×V480（像素）
	格式	AVI格式，Xvid MPEG-4压缩
	文件尺寸	每秒约600 KB（4 GB容量约可拍摄120分钟）
立体测量功能--仅对应立体测量型号
距离		两点之间的距离
点到线		点到一条用户定义直线的垂直距离
深度		点到一个用户定义平面的正交深度／高度
面积／线		多个点间的面积及周长
操作环境
作业温度	插入管	空气中：-25～100 ºC
		水下：10～30 ºC
	其余部分	空气中：-10～40 ºC
相对湿度	所有部分	15～90 %
防液体	所有部分	溅上机油、轻油或5%盐溶液也可正常操作。
防水	插入管	可以在水下作业，承受相当于3.5米深度的水压
	其余部分	可在雨中操作（必须关闭电池盒）。  不可在水下操作。



光学适配器参数
		6.0 mm观测适配器
		AT40D- IV86	AT80D/ NF-IV86	AT80D/ FF-IV86	AT120D/ NF-IV86	AT120D/ FF-IV86	AT80S- IV86	AT120S/ NF-IV86		AT120S/ FF-IV86
光学系统	视场	40º	80º	80º	120º	120º	80º	120º		120º
	观测方向	正视					侧视
	景深	200～∞ mm	8～∞ mm	35～∞ mm	4～190 mm	25～∞ mm	18～∞ mm	1～25 mm	5～∞ mm
末端	外径*1	ø6.0 mm
	末端*2	19.8 mm					25.2 mm
		a4.0 mm观测适配器
		AT120D/NF-IV84		AT120D/FF-IV84		AT120S/NF-IV84		AT120S/FF-IV84
光学系统	视场	120º		120º		120º		120º
	观测方向	正视				侧视
	景深	4～190 mm		25～∞ mm		1～20 mm		6～∞ mm
末端	外径*1	ø4.0 mm
	末端*2	19.7 mm		19.6 mm		22.2 mm
		立体末端适配器（4.0 mm和6.0 mm）--仅对应立体测量型号
		AT50D/50D-IV84		AT50S/50S-IV84		AT60D/60D-IV86		AT60S/60S-IV86
光学系统	视场	50º / 50º				60º / 60º
	观测方向	正视/正视		侧视/侧视		正视/正视		侧视/侧视
	景深	5～∞ mm		4～∞ mm		5～∞ mm		4～∞ mm
末端	外径*1	ø4.0 mm				ø6.0 mm
	末端*2	25.0 mm		28.8 mm		25.9 mm		32.2 mm

*1. 当适配器安装于插入管上时，该适配器可以插入到直径为ø4.0 mm和ø6.0 mm的小孔中。
*2. 表示安装时该插入管末端的刚性部分的长度。
