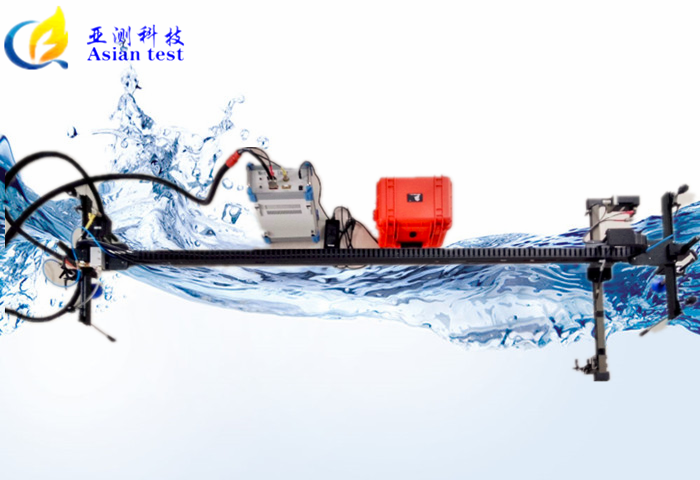

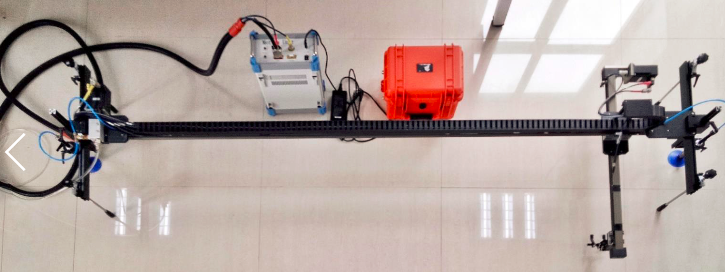

Wing-A3风电叶片自动扫查器

☆测量范围：999steps/mm

☆工作频率：36steps/mm

☆检测精度：0.01mm

☆示值误差：0.01mm



产品简介

----------------------------------------------------------------------

风机叶片自动扫查器是一款采用真空吸盘吸附方式的二维平面自动扫查器。可用于检测复合材料的脱粘、气孔和夹杂等缺陷。真空吸盘可使扫查器牢固的吸附于叶片表面，通过自动控制的X轴和Y轴完成栅格式扫查，生成A、B、C扫描图像。特殊设计的三段式探头加载臂可适应叶片表面轮廓的变化，保证探头与叶片表面的良好耦合。

功能特点：

• 扫查装置仅重10.4kg，轻便、小巧，便于运输和携带。

• 扫查范围从0.5m~2m可选，可根据客户对于携带性和检测效率的要求进行综合考虑。

• 操作简便，使用配套控制软件通过蓝牙无线连接设置参数、控制扫查器运动及监控当前运动位置，或者手柄按键直接控制。

• 可选择电动或手动真空吸附方式，安装快捷，仅需几秒即可稳固的吸附于工件表面（电动吸附2~5s，手动吸附5~30s）。

• 特殊设计的快速支撑杆仅需简单的下压即可调整扫查器的支撑角度与姿态。

• 采用坚固耐用带有锁紧装置的航空插头连接屏蔽线，8m长（可订制长度）缆线可避免在现场使用中频繁移动控制箱。

• 整套装置可拆卸，X、Y轴扫查单元分体式设计（可拆分）、线缆、控制箱、平板电脑等可分别装箱运输。

• 可选配水耦合输入系统，具有流量调节功能，多可同时支持4个相控阵探头的耦合水量，可无线遥控操作，带有稳定可靠的快插接头。

订购信息：
      Wing-A3-XxxxxYxxxx-P（M/A）
      X：650、500  短轴行程
      Y：2000、1000 长轴行程
      M/A：M手动吸盘，A 自动吸盘
