CUT-Z8全能超声波探伤仪

  • 咨询热线:021-34174445
  • 产品详情

  • 联系我们

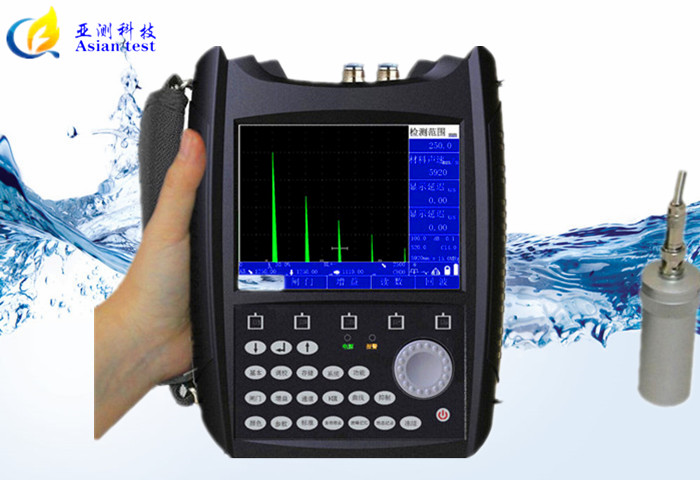

CUT-Z8全能超声波探伤仪


☆测量范围:0mm~25000mm


☆工作频率:400m/s~20000m/s


☆检测精度:±1


☆示值误差:0.01mm










产品简介

----------------------------------------------------------------------

CUT-Z8全能超声波探伤仪,专为解决特殊及常规检测问题的客户带来简单的使用操作及实用的功能,可为客户单独设计与制定方案及仪器功能,全系列超声波探伤仪集性能、快捷、专业、便携于一身,可以满足各种苛刻需求。超越主流的性能与亚测产品特质完美融合,从经历中锤炼技巧,有勇气挑战极限。灵敏的反馈、上乘的性能,数字内涵模拟体验、没有杂波干扰的舒畅感觉,它就像您的第六感官,随您想法而动。CUT系列超声波探伤仪更像是一款披着便携外衣的检测工作站,必将带领您进入检测的更高境界。


亚测
 测易测

坚固实用 极致精湛

CUT-Z8全能超声波探伤仪


独有功能
方波激励:适用难以穿透复合材料 窄带滤波器组
焊缝剖面示意 直观分析 AWS:美国焊接学会标准AWS D1.1/D1.5
10000个独立探伤通道,可自由设置和存储多种探伤工艺和标准 数字机器,模拟信号,既有数字机器的数据处理能力,又有模拟机器的灵敏度
多用户数据管理方式,支持100个用户,每个用户独享100通道及100波形,支持文件自命名 动态实时全屏彩色录像并回放,支持断点续录,录像时长超过60小时


           DAC曲线                                                                                    焊缝剖面图示

           DGS曲线                                                                                  射频

技术参数

一般技术参数
检测范围
声速范围
扫描延时
探头延时
显示延迟
水平线性误差
垂直线性误差
增益调节
闸门
0mm~25000mm(钢纵波)
400m/s~20000m/s,连续可调

-10mm~1000mm,步进连续可调
0μs~99.9μs
-20μs~+3400μs
≤0.1%
≤3%
0dB~110 dB,分0/0.1/0.2/0.5/1.0/2.0/6.0/12
2个
分辨率
灵敏度余量
动态范围
远场分辨率
>62dB
≥32dB
>40dB(5P 14)
脉冲发生器
发射脉冲
工作频率范围
重复频率
负尖脉冲
0.2MHz~15 MHz,频率分段可选
25Hz~1000Hz
接收器
采样频率
阻尼
检波方式
硬件实时采用频率400 MHz
100Ω、150Ω、200Ω、500Ω
双向、正向、负向、射频
工作方式
工作方式
测量模式
单晶或双晶模式
前沿或峰值
主要功能
DAC曲线
AVG曲线
曲面修正
峰值记忆
包络功能
自动增益
焊缝图示
自动校准
连续录像
逐个取点,自动生成,随意修正取样点
大平底、平底孔、横通孔
自动校正弧面探测结果
帮助记录最高回波
记录回波变化轨迹
自动增益高度可自行调节
直观缺陷显示,图片可存储/回放/打印
材料声速/探头角度/探头延时(零点)
探伤可全程录像
数据处理
参数存储
检测通道
检测报告
电脑连接
可存储常用探伤参数及检测结果数据
10000个独立探伤通道
自行生成探伤报告(各行业报告可选),可编辑/打印
可直接连接电脑进行分析/回放/打印
报警
报警类型
报警条件
可设置闸门、曲线的进波、失波等条件声光报警,低电量报警
闸门的任意逻辑组合


技术规格

一般技术规格
外型尺寸(宽 x 高 x 厚)
重量
230 mm x 170 mm x 55 mm
1.56公斤(含皮套电池)
数据存储
存储装置
波形数
录像时长
数据文件存储容量
标准USB存储装置,或快速以太网
10000
录像时长累计最大超过60个小时

8G
I/O接口
USB接口
扬声器输出
视频输出
以太网
数据可通过USB2.0接口导入计算机


10/100 Mbps
显示
显示器尺寸
分辨率
类型
5.7寸TFT彩屏, 640*480VGA分辨率,16位65536种色彩
640像素x 480像素
高亮度TFT液晶
电源
电池类型
电池供电时间
6×3.7V(锂电池)
大容量锂电池可保证续航20个小时以上,可随时更换电池
环境指标
工作温度范围
相对湿度
-20 °C~50 °C
20%~90%RH
语言 中英文(支持多国语言)
标准配置单
主机 1台 说明书 1本 合格证 1份 探头各2个 包装箱 1个 探头线 2条 充电器 1个



本公司郑重承诺,本产品自销售之日起,享受两年质保(易损件除外)!

数字探伤仪|超声波探伤仪|便携式探伤仪

订购:CUT-Z8全能超声波探伤仪
