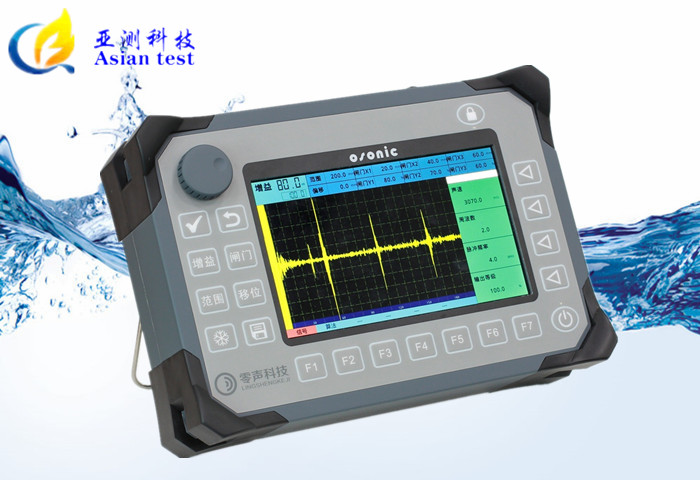

EMAT2000多功能电磁超声探伤仪

☆测量范围：1.5~500mm

☆工作频率：2MHz、4MHz

☆检测精度：0.001mm

☆示值误差：0.01mm



产品简介

----------------------------------------------------------------------

电磁超声探伤仪是一款无需声耦合剂、非接触式、大功率超声检测仪器，配置不同的探头可以实现高温测厚、工件探伤、焊接缺陷检测等。该电磁超声探伤仪具有下列优势：

(1) 对粗糙工件表面无需打磨处理，无需耦合剂；

(2) 可实现精密工件非接触式测量；

(3) 探头性能不受温度影响，可应用于高温检测领域。

　典型应用　

n  板材裂纹检测

配置表面波探头或导波探头，可分别对板材、棒材、管材、容器的裂纹、划痕等缺陷进行有效检测。

　　　　      　钢板裂纹表面波检测结果　       　       铝合金板材Lamb波缺陷检测结果(参考GJB 3384，长5mm，深0.4mm裂纹)



n  内部缺陷检测

配置体波探头，可对板材、棒材、管道、容器、钢轨等工件的内部缺陷进行有效检测，如气泡、分层、夹杂等。

    CS-III型对比试块φ3mm平底孔(参考NB/T 47013)　　　　        　钢轨轨底裂纹检测结果(参考TB/T 2340)



n  低频导波检测

配置低频导波探头，可激发沿管道轴向传播的导波，实现对管道腐蚀缺陷进行检测或在线监测，传播距离远，可达上百米，检测效率高。

　　　　　　　　   　　管道长距离超声导波检测结果(参考GB/T 28704)



n  管道裂纹、腐蚀缺陷检测

配置手动扫描导波探头，实现管道裂纹、腐蚀的在线检测。

　　　　　　　　　　　　　　　　　　管道轴向裂纹检测结果



n  焊缝缺陷检测

配置导波探头，可对板板对接焊缝、管管对接焊缝中存在的缺陷进行有效检测，如未焊透、未熔合、焊瘤、咬边、烧穿、夹渣等。



对接焊缝检测结果（横向裂纹、密集气孔、未融合缺陷）
