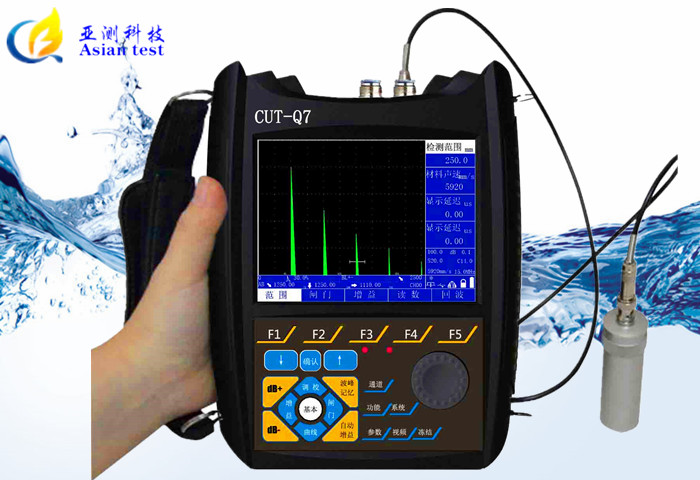

CUT-Q7通用数字超声波探伤仪

☆测量范围：0mm～25000mm

☆工作频率：400m/s～20000m/s，连续可调

☆检测精度：0.01mm

☆示值误差：0.01mm



产品简介

----------------------------------------------------------------------

CUT-Q7通用型彩屏数字超声探伤仪,既要有速度，还要有灵活性；既要轻便，又要坚固；既要有准确性，还要有吸引力。CUT-Q7超声波探伤仪专为成长型企业量身定制，是追求性价比的优选。即插即用U盘存储，直观B扫动态显示，准确回波编码技术，精确10位AD采样，所有常用功能一键直达，无不站立于超声波探伤仪技术的前沿，均诠释着亚测科技对技术创新的孜孜追求，没有任何其他经济型探伤仪能如此轻松地融合众多非凡的特性。

亚测 测易测

坚固实用 极致精湛

CUT-Q7超声波探伤仪


产品特点	产品优势
•根据IP53标准设计的防护	•实测性能指标达国际先进水平
•适可在滴水环境或小雨中使用	•多年超声波探伤仪生产经验
•帮助分析的视觉化工具	•经典设计符合国内操作习惯
•反应高度灵敏的波形显示	•平民化的价格及优质服务


            DAC曲线                                                                                  焊缝剖面图示

            DGS曲线                                                                                  射频

技术参数：

一般技术参数
检测范围 声速范围 扫描延时 探头延时 显示延迟 水平线性误差 垂直线性误差 增益调节 闸门	0mm～25000mm（钢纵波） 400m/s～20000m/s，连续可调 -10mm～1000mm，步进连续可调 0μs～99.9μs -20μs～+3400μs ≤0.1% ≤3% 0dB～110 dB，分0/0.1/0.2/0.5/1.0/2.0/6.0/12 2个
分辨率
灵敏度余量 动态范围 远场分辨率	>62dB ≥32dB >40dB（5P 14）
脉冲发生器
发射脉冲 工作频率范围 重复频率	负尖脉冲 0.2MHz～15 MHz，频率分段可选 25Hz～1000Hz
接收器
采样频率 阻尼 检波方式	硬件实时采用频率400 MHz 100Ω、150Ω、200Ω、500Ω 双向、正向、负向、射频
工作方式
工作方式 测量模式	单晶或双晶模式 前沿或峰值
主要功能
DAC曲线 AVG曲线 曲面修正 峰值记忆 包络功能 自动增益 焊缝图示 自动校准 连续录像	逐个取点，自动生成，随意修正取样点 大平底、平底孔、横通孔 自动校正弧面探测结果 帮助记录最高回波 记录回波变化轨迹 自动增益高度可自行调节 直观缺陷显示，图片可存储/回放/打印 材料声速/探头角度/探头延时（零点） 探伤可全程录像
数据处理
参数存储 检测通道 检测报告 电脑连接	可存储常用探伤参数及检测结果数据 100个独立探伤通道 自行生成探伤报告(各行业报告可选），可编辑/打印 可直接连接电脑进行分析/回放/打印
报警
报警类型 报警条件	可设置闸门、曲线的进波、失波等条件声光报警,低电量报警 闸门的任意逻辑组合


技术规格：

一般技术规格
外型尺寸（宽 x 高 x 厚） 重量	230 mm x 170 mm x 55 mm 1.56公斤（含皮套电池）
数据存储
存储装置 波形数 录像时长 数据文件存储容量	标准USB存储装置，或快速以太网 1000 60min+5x20min 2G
I/O接口
USB接口 扬声器输出 视频输出 以太网	数据可通过USB2.0接口导入计算机 有 有 10/100 Mbps
显示
显示器尺寸 分辨率 类型	5.7寸TFT彩屏显示，用户可以按照环境自行设置屏幕颜色 640像素x 480像素 高亮度TFT液晶
电源
电池类型 电池供电时间	6×3.7V（锂电池） 大容量锂电池可保证续航20个小时以上，可随时更换电池
环境指标
工作温度范围 相对湿度	-20 °C～50 °C 20%～90%RH
语言	中英文（支持多国语言）
标准配置单
主机 1台 说明书 1本 合格证 1份 探头各2个 包装箱 1个 探头线 2条 充电器 1个

本公司郑重承诺，本产品自销售之日起，享受两年质保（易损件除外）！
