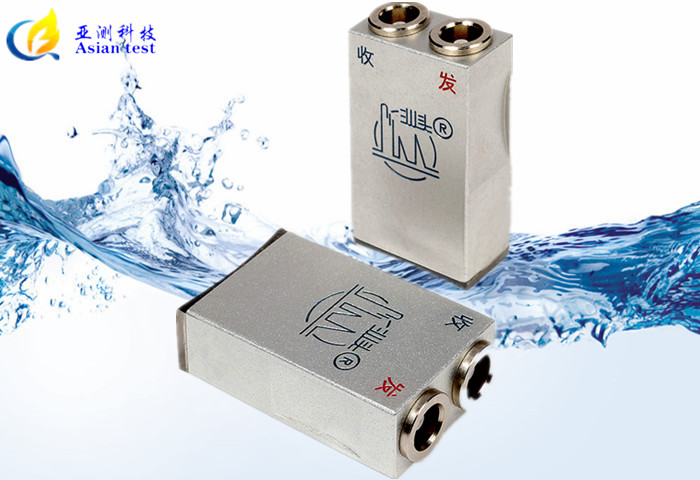

超声波绝缘子探头
|
☆测量范围：0.0～10000mm
|
☆工作频率：1000～15000m/s
|
☆检测精度：0.2～20MHz
|
☆示值误差：0.01
|
产品简介
----------------------------------------------------------------------
| 序号 | 名 称 | 型 号 | 数量 | 单位 | 规 格 |
| 1 | 小角度纵波探头 | Φ120 5P 6° | 1 | 只 | 8×10 |
| 2 | 小角度纵波探头 | Φ140 5P 6° | 1 | 只 | 8×10 |
| 3 | 小角度纵波探头 | Φ160 5P6° | 1 | 只 | 8×10 |
| 4 | 小角度纵波探头 | Φ180 5P 6° | 1 | 只 | 8×10 |
| 5 | 小角度纵波探头 | Φ200 5P 6° | 1 | 只 | 8×10 |
| 6 | 小角度纵波探头 | Φ240 5P 6° | 1 | 只 | 8×10 |
| 7 | 小角度纵波探头 | Φ1805P 8° | 1 | 只 | 8×10 |
| 8 | 小角度纵波探头 | Φ2405P 8° | 1 | 只 | 8×10 |
| 9 | 小角度纵波探头 | 5P 6°平面 | 1 | 只 | 8×10 |
| 10 | 小角度纵波探头 | 5P 8°平面 | 1 | 只 | 8×10 |
| 11 | 并联式爬波探头 | 2．5PΦ120 | 1 | 只 | 8×10×2 |
| 12 | 并联式爬波探头 | 2．5PΦ140 | 2 | 只 | 8×10×2 6×10×2 |
| 13 | 并联式爬波探头 | 2．5PΦ160 | 1 | 只 | 8×10×2 |
| 14 | 并联式爬波探头 | 2．5PΦ180 | 2 | 只 | 8×10×2 6×10×2 |
| 15 | 并联式爬波探头 | 2．5PΦ200 | 1 | 只 | 8×10×2 |
| 16 | 并联式爬波探头 | 2．5PΦ240 | 1 | 只 | 8×10×2 |
| 17 | 并联式爬波探头 | 2．5P平面 | 2 | 只 | 8×10×2 6×10×2 |
| 18 | 便携式JYZ-BX（钢）试块 | 旋转360° | 1 | 块 | 模拟裂纹深度1 mm 2mm |
| 19 | JYZ-G（高强瓷）试块 | Φ120 | 1 | 块 | 模拟裂纹深度1.2.3.5mm |
| 20 | JYZ-Z（中强瓷）试块 | Φ120 | 1 | 块 | 模拟裂纹深度1.2.3.5mm |
2.小角度纵波探头:一般采用入射角6°探头，跨距大时可以采用8°探头。可在直径变化20mm-范围内确定1只探头,即直径大的探头可以探测直径小1挡的瓷件例如: Φ180mm的探头可以用于检测Φ160mm的支柱绝缘子。支柱绝缘子及瓷套直径大于Φ240mm时可以采用平面探头。
3.并联式爬波探头:一般采用8×10×2探头，跨距小时可以采用6×10×2探头。可在直径变化20mm范围内确定1只探头,即直径大的探头可以探测直径小1~2挡的瓷件.例如: Φ180mm的探头可以用于检测Φ160mm的支柱绝缘子。瓷件直径大于Φ240mm时可以采用平面探头。
4.单套探头配置参考：标准配置为20只，其中爬波探头10只，小角度纵波探头10只。
