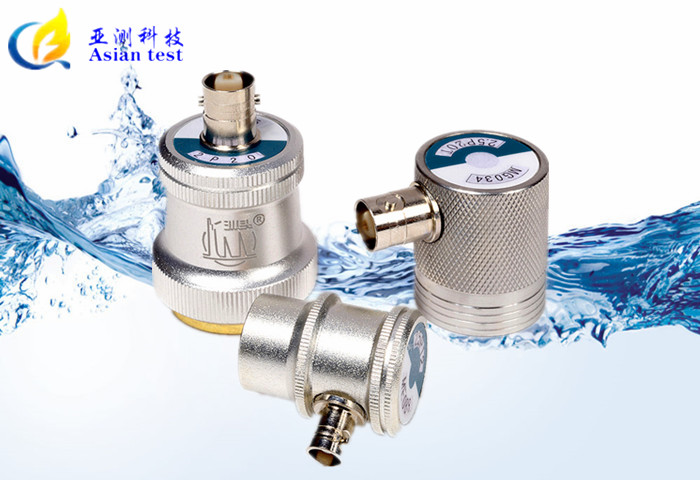

超声波探伤仪直探头

☆测量范围：0.0～10000mm

☆工作频率：1000～15000m/s

☆检测精度：0.2～20MHz

☆示值误差：0.01



产品简介

----------------------------------------------------------------------

进行垂直探伤用的单晶片探头，主要用于纵波探伤。直探头由插座、外壳、保护膜、压电晶片、吸声材料等组成。

小晶片的探头（直径<=12mm），探头线接口为Q6插座，其他晶片探头，探头线接口为Q9插座。

直探头产生的超声波为垂直于探头表面的纵波声速。直探头的用途非常广泛，典型的用途包括锻件、铸件、棒材、板材、轴类等







• 超声波的发射/接收均由压电晶片完成。
• 保护膜采用高硬度刚玉片，耐磨损。

• 铝合金外壳，表面喷砂/钝化处理。
• 吸声材料用来吸收晶片背面的噪声。
• 插座为电信号接口，通过探头线连接到仪器。



直探头（常用规格）

频率(MHz)	晶片直径(mm)	型号	外壳	插座
0.5	20	0.5P20	A2	Q9
	28	0.5P28	A3
1.25	14	1.25P14	A1
	20	1.25P20	A2
	28	1.25P28	A3
2.5	14	2.5P14	A1
	20	2.5P20	A2
	28	2.5P28	A3
5	14	5N14	A1
	14	5P14	A1
	20	5P20	A2

*可根据客户需要定做其他规格的直探头，详情请联系。

微型直探头

频率(MHz)	晶片直径(mm)	型号	外壳	插座
2.5	6	2.5P6	A7	Q6
	8	2.5P8	A6
	10	2.5P10	A5
	12	2.5P12	A4
5	10	5N10	A5
	6	5P6	A7
	8	5P8	A6
	10	5P10	A5
	12	5P12	A4
10	6	10N6	A7
	6	10P6	A7

*N:高阻尼窄脉冲探头
*可根据客户需要定做其他规格的直探头，详情请联系。

软膜直探头

探头接触面为可更换的软膜，用于检测表面粗糙的工件，型号2.5P20（频率2.5MHZ，晶片Ф20mm）。
