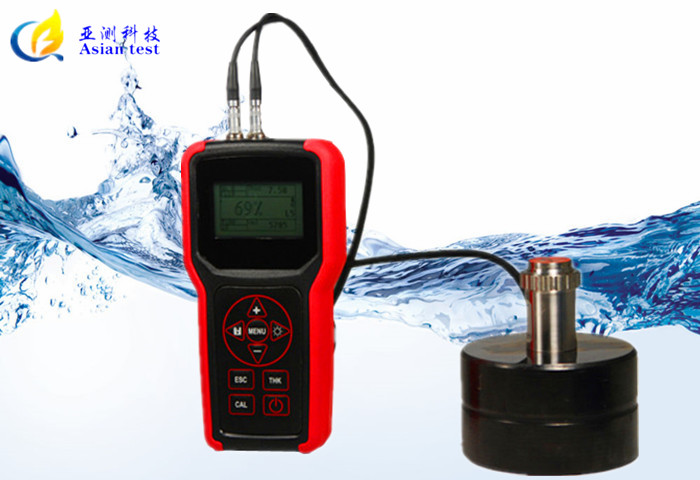

Cpad VX超声波球化率仪
|
☆测量范围：0.75-50mm
|
☆工作频率：4000-6000m/s
|
☆检测精度：0.1mm
|
☆示值误差：1%
|
产品简介
----------------------------------------------------------------------
|
Cpad VX系列: 铸铁专用 球化率检测 Cpad VX超声波球化率仪将无损的测量球化率发挥到极致；提供快速的超声速率检测以确定汽车等安全部件的球化率。 同时兼顾可靠性、性能与耐用性，无论您在何处检测，Cpad VX超声波球化率仪都是您值得信任、卖力工作的伙伴。这种创新的球化率仪会提供给用户超凡的使用体验。在有对比试块情况下，也适用于蠕化率测量、 适合测量铸铁材料的球化率（蠕化率），符合JB/T9219标准；同时适用于金属、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的声速测量。 |
  |
|
 |
功能 无损的球化率测量 利用超声与球化率的关系，进行无损伤的球化率测量；通过积累大量试验数据，优化球化率算法，提高测量准确度。 穿透涂层测厚 强大的穿透涂层测厚功能使您免除辛苦打磨的繁琐准备工作，只需略微处理涂层表面就可以实现轻松测厚 无需标准试块，探头零点自动校准 先进的探头零点实时自动校准技术，跟踪世界新技术潮流。免除您手动校准探头零点的烦恼，更解决了探头零点漂移造成的测量误差，保证测值准确,摆脱对标准试块的依赖。 U盘存储，即插即用 USB接口可插入U盘，无需驱动，即插即用，实现厚度报告 10万个测值超大容量数据储存 数据统计 测量过程中在线统计：最大、最小、标准偏差；数据文件统计：最大/小值、均值、均方差 探头连接状态指示/耦合状态判断 具有探头连接状态指示功能;提示信号耦合强弱；测值显示实心/空心变化,直观指示耦合情况是否能正常测量 性能 厚度值测量准确：0.1/0.01mm分辨率 高精度的测量电路保证在整个测量范围内都为0.1/0.01mm或0.01/0.001inch的分辨率 超长待机：200小时，摆脱频换电池烦恼 操作 图标式菜单结构 滚动条指示功能 超大字体显示/常规字体显示自由切换 |
|
 测量界面（球化率100%，1级） |
||
 |
||
 去除涂层示意 |
||
 |
||
 石墨呈球状，少数团状，球化率>95%，1级 |
||
| 性能指标 | |||
|
工作原理 超声波（脉冲-回波/回波-回波） |
|||
|
声速 4000-6000m/s |
|||
|
球化率 百分比：50～100% 等级：1-6级 |
|||
|
检测范围 0.75-50mm（根据晶粒和表面状况而定） |
|||
|
测厚分辨率 0.1mm(> 100mm)/0.01mm(<100mm) |
|||
|
示值精度 1% |
|||
|
零点自动校准 通过独特的零点自动校准技术实现探头零点的实时校准 |
|||
| V声程修正 自动 | |||
| 探头连接状态指示 有 | |||
|
耦合状态判断 提示信号耦合强弱；测值显示实心/空心变化,直观指示是否能正常测量 |
|||
|
外型尺寸 165×82×30 mm |
|||
|
重量 250g（包括电池） |
|||
|
工作环境 温度：-20℃～70℃ 湿度：5%～90% 周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。 |
|||
| 发射脉冲 | |||
|
激励脉冲 150V负尖脉冲 |
|||
| 接收系统 | |||
| 增益 高/低/自动 | |||
| 频率带宽 0.5-15MHz | |||
| 显示 | |||
|
LCD点阵显示 高对比度128x64点阵液晶显示，精美印刷体文字、数字及符号，高亮度EL背光 |
|||
|
测量刷新频率 单点测量时5次/秒、扫描模式25次/秒 |
|||
| 测值/报警 | |||
|
测值显示 3个定制的测值显示区，可选择在线统计值或声速 |
|||
|
数据统计 在线统计：最大、最小、标准偏差 文件统计：最大/小值、均值、均方差 |
|||
| 报警 阈值声光报警 | |||
| 存储 | |||
| 数据组 1000组 | |||
| 厚度值 1000个/组，线性 | |||
|
USB存储 突破传统存储模式，随时随地测厚报告存储，无需通讯软件，摆脱线缆束缚 |
|||
| 输入输出 | |||
| 探头连接 LEMO 00 (C5) x2 | |||
| 通讯 USB | |||
| 语言 中/英文 | |||
| 单位 mm/inch | |||
| 电源 | |||
| 电池 1.5V AAA电池x4 | |||
|
工作时间 可连续工作200小时(标准测试条件下) |
|||
| 标配 | |||
|
主机 探头 电池 |
1台 1只 1组 |
说明书 包装箱 耦合剂 |
1本 1个 1瓶 |
... 我们的球化率探头
| 型号 | 球化率测量 | 无需试块自动校零 | 测量精度 | USB | 穿透涂层 | 统计功能 | 存储容量 |
| Cpad VX | V | V | 0.1/0.01mm | V | V | 在线统计/数据统计 | 1000组 |
| 应用 | 型号 | 频 率 | 探 头 直 径 | 测量范围（根据晶粒和表面状况而定） | 最小管径 |
| 标准应用 | DA301S | 5 MHz | 10mm | 0.75mm～20.0mm | Φ20mm×3.0mm |
| 高衰减测量(粗晶) | DA408S | 2 MHz | 22mm | 50mm以下 | 20mm |
...常用球墨铸铁力学性能
| 球墨铸铁基体 | 热处理状态 | σ(MPa) | δ(%) | 硬度HB |
| 铁素体 | 铸态 | 450～550 | 10～20 | 137～193 |
| 铁素体 | 退火 | 400～500 | 15～25 | 121～179 |
| 珠光体+铁素体 | 铸态或退火 | 500～600 | 5～10 | 147～241 |
| 珠光体 | 铸态 | 600～750 | 2～4 | 217～269 |
| 珠光体 | 正火 | 700～950 | 2～5 | 229～302 |
| 珠光体+碎块状铁素体 | 部分奥氏体正火 | 600～900 | 4～9 | 207～285 |
| 贝氏体+碎块状铁素体 | 部分奥氏体等温淬火 | 900～110 | 2～6 | HRC32～40 |
| 下贝氏体 | 等温淬火 | 1200～1500 | 1～3 | HRC38～50 |
| 回火索氏体 | 淬火，550-600℃回火 | 900～1200 | 1～5 | HRC32～43 |
| 回火马氏体+回火索氏体 | 淬火，360-420℃回火 | 1000～1300 | 0.5～1 | HRC45～50 |
| 回火马氏体 | 淬火，200-250℃回火 | 700～900 | HRC55～61 |

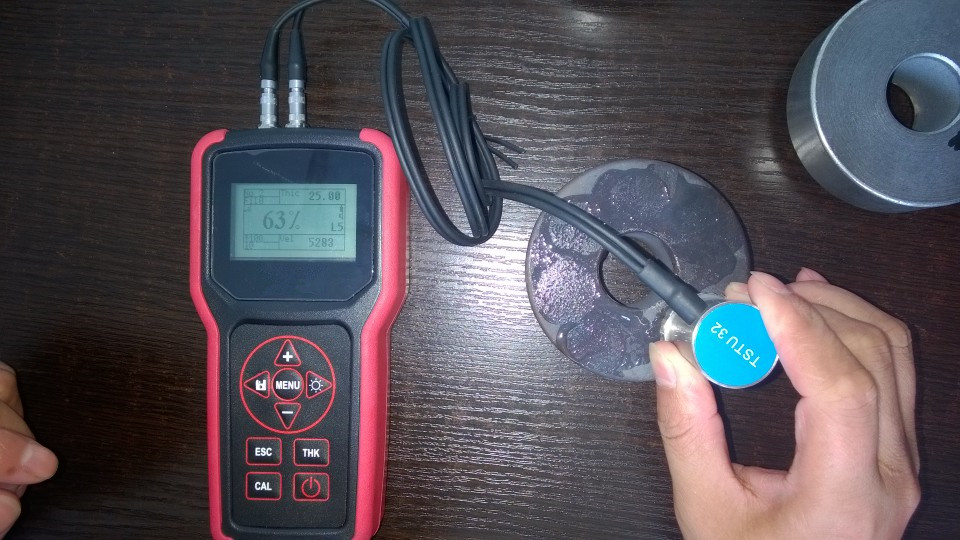

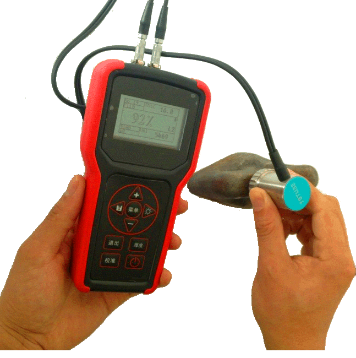

铸件球化率现场检测照片：
