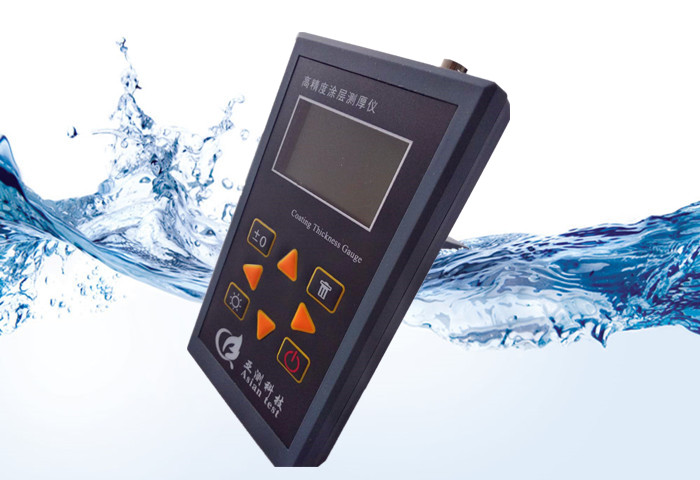

TT260Q涂覆层测厚仪
|
☆测量范围：0~1500μm
|
☆工作频率：1
|
☆检测精度：±（2%+1）
|
☆示值误差：0.1μm
|
产品简介
----------------------------------------------------------------------
TT260Q便携式涂覆层测厚仪可快速、无损、准确地进行涂、镀层厚度的测量。本仪器能广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。配置不同的测头，适用于不同场合。TT260Q型涂覆层测厚仪采用了磁性法和涡流法两种测厚方法。即可测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等)。也可测量非铁磁性金属基体(如铜、铝、锌、锡等)和奥氏体不锈钢上非导电覆盖层的厚度(如:橡胶、油漆、塑料、阳极氧化膜等)。主要特点
Ø (2%+1)/(1%+1)测值精度高
Ø 测量响应时间短，测值速度快
Ø 分体式设计，适用性强、测值稳定
Ø 强大的数据处理分析：5种统计值和直方图
Ø 7种测头(F400、F1、F1/90°、F10、N400、N1、CN02)可供选择，满足客户多种测量需求
性能指标
| 测量范围 | 0~1500μm |
| 测量精度 | 一点校准：±（2%+1） 二点校准：±（1%+1） |
| 校准方法 | 一点校准/二点校准/基本校准 |
| 显示分辨率 | 0.1μm（测量范围小于100μm） 1μm （测量范围大于100μm） |
| 重量 | 250g（包括电池组） |
| 工作环境 | 温度：0℃~50℃ 湿度：20%～90% |
| 工作方式 | 直接方式和成组方式 |
| 测量方式 | 连续测量/单次测量 |
| 关机方式 | 手动关机/自动关机 |
| 操作提示 | 音乐铃声，错误提示 |
| 信号处理 | |
| 阈值限界 | 对限界外的测量值能自动报警 |
| 数据分析 | 可用直方图对一批测量值进行分析 |
| 统计量 | 平均值（MEAN）/标准偏差（S.DEV）/测试次数（No.）/最大测试值（MAX）/最小测试值（MIN） |
| 存储 | |
| 厚度值 | 500个数据 |
| 删除 | 单个可疑数据/组内所有数据 |
| 电源 | |
| 电池 | 商业镍氢/碱性电池 9V |
| 电源监测 | 欠压指示 |
| 标配 |
主机 1台 测头(N1或F1) 1支 标准片 4片 基体 1块 9V碱性电池 1节 使用说明书 1本 |
| 选配 | |
| 打印机 | 串口热敏打印 |
| 测头型号 | F400 | F1 | F1/90° | F10 | N400 | N1 | CN02 | ||||
| 工作原理 | 磁 感 应 | 涡 流 | |||||||||
| 测量范围(mm) | 0～400 | 0～1250 | 0～10000 | 0～400 | 0～1250 | 10～200 | |||||
| ( 铜上镀铬 0～40) | |||||||||||
| 低限分辨力(mm) | 0.1 | 0.1 | 10 | 0.1 | 0.1 | 1 | |||||
|
示值 误差 |
一点校准(mm) | ±(3%H+0.7) | ±(3%H+1) | ±(3%H+10) | ±(3%H+0.7) | ±(3%H+1.5) | ±(3%H+1) | ||||
| 二点校准(mm) | ±(1%H+0.7) | ±((1%H+1) | ±(1%H+10) | ±(1%H+0.7) | ±（1%H+1.5） | -------- | |||||
|
测试 条件 |
最 小 曲 率 半径(mm) | 凸 | 1 | 1.5 | 平直 | 10 | 凸 | 1.5 | 3 | 平直 | 仅为平直 |
| 最 小面积 的 直径(mm) | F3 | F7 | F7 | F4 | F4 | F5 | F5 | F7 | |||
| 基 体 临 界 厚 度(mm) | 0.2 | 0.5 | 0.5 | 2 | 0.3 | 0.3 | 0.3 | 无限制 | |||
|
覆盖层 基体 |
有机材料等非金属覆盖层(如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等) | ||
| 覆盖层厚度不超过100mm | 覆盖层厚度超过100mm | ||
| 如铁、钢等磁性金属 | 被测面积的直径大于30mm |
F400型测头 0～400mm F1型测头 0～1250mm |
F400型测头 0～400mm F1型测头 0～1250mm F10型测头 0～10mm |
| 被测面积的直径小于30mm | F400型测头 0～400mm |
F1型测头 0～1250mm F400型测头 0～400mm |
|
| 如铜、铝、黄铜、锌、锡等有色金属 | 被测面积的直径大于10mm |
N400型测头 0～400mm N1型测头 0～1250mm |
N400型测头 0～400mm N1型测头 0～10mm |
| 被测面积的直径小于10mm | N400型测头 0～400mm |
N1型测头 0～1250mm N400型测头 0～400mm |
|
|
覆盖层 基体 |
非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等) | ||
| 覆盖层厚度不超过100mm | 覆盖层厚度超过100mm | ||
| 如铁、钢等磁性金属 | 被测面积的直径大于30mm |
F400型测头 0～400mm F1型测头 0～1250mm |
F400型测头 0～400mm F1型测头 0～1250mm F10型测头 0～10mmm |
| 被测面积的直径小于30mm | F400型测头 0～400mm |
F400型测头 0～400µm F1型测头 0～1250mm |
|
| 如铜、铝、黄铜、锌、锡等有色金属 | 被测面积的直径大于10mm |
仅用于铜上镀铬 N400型测头 0～40mm |
-------- |
| 被测面积的直径小于10mm | -------- | -------- | |
| 塑料、印刷线路非金属基体 | 被测面积的直径大于7mm | CN02型测头10～200mm | CN02型测头10～200mm |
