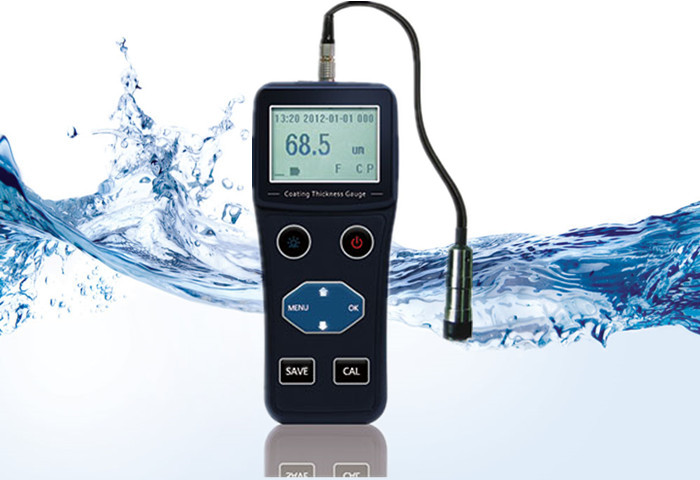

PD-CT230涂镀层测厚仪（精密型）
|
☆测量范围：0 ~ 1500 um
|
☆工作频率：Φ7 mm
|
☆检测精度：0.1 um
|
☆示值误差：±(2%H+1) um
|
产品简介
----------------------------------------------------------------------
PD-CT230是一款磁性、涡流两用的便携式覆层测厚仪，它能快速、无损伤、准确地测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:橡胶、油漆、塑料、阳极氧化膜等) ，既可用于实验室，也可用于工程现场，被广泛用于制造业、金属加工业、化工业、商检等检测领域，是材料保护专业的必要仪器。1. 产品特点
1) 采用高精度采样芯片和专用校准模型，配合先进的实时温度补偿技术，实现准确测量
2) 采用高能的数据处理技术，排除电磁干扰及手持操作的影响
3) 测头磨损后，可与仪器主机重新进行匹配，有效延长测头使用寿命
4) 可对厚度、时间等测量信息进行完整存储
5) Mini-USB接口，可连接便携式热敏打印机，并可与PC机进行线数据传输
6) 液晶显示对比度可调，具有LED背光显示，可在各种光线环境下使用
7) 支持实时在线测量，主机软件可进行升级
2. 基本原理
1) 磁性法
当测头与覆盖层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可导出覆盖层的厚度。
2) 涡流法
利用高频交变电流在线圈中产生一个电磁场，当测头与覆盖层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。
3. 技术指标
| 指标 | 参数 | ||
| 技术指标 | 探头类型 | F型（磁感应） | N型（涡流） |
| 适用范围 | 磁性金属基体上非磁性覆盖层的厚度 | 非磁性金属基体上非导电覆盖层的厚度 | |
| 测量范围 | 0 ~ 1500 um |
0 ~ 1500 um (铜上镀铬 0 ~ 40 um) |
|
| 测试工件最小曲率半径 | 凸 1.5 mm | 凸 3 mm | |
| 测试工件最小面积直径 | Φ7 mm | Φ5 mm | |
| 测试工件基体临界厚度 | 0.5 mm | 0.3 mm | |
| 显示精度 |
0.1 um（0 ~ 99.9 um） 1um（100 ~ 1500 um） |
||
| 测量误差（零点校准） | ±(2%H+1) um | ||
| 测量误差（一点校准） | ±(2%H+1) um | ||
| 测量误差（两点校准） | ±[(1~2)%H+1] um | ||
| 测量误差（基本校准） | ±(1%H+1) um | ||
| 测量周期 | 3次/秒 | ||
| 基本功能 | 实时在线测量 | 支持 | |
| 探头校准 | 零点校准、一点校准、两点校准、基本校准 | ||
| 测量模式 | 高精度单点测量模式、扫描测量模式、差值模式、平均值模式 | ||
| 数据存储 | 500组（包括测量时间、测头类型等相关信息） | ||
| 报警功能 | 支持 | ||
| 扫描模式 | 支持 | ||
| 差值模式 | 支持 | ||
| 平均值模式 | 支持 | ||
| 耦合指示 | 支持 | ||
| 电量指示 | 支持 | ||
| 实时时钟 | 支持 | ||
| 欠压指示 | 支持 | ||
| 自动关机 | 支持 | ||
| 环境温度 | 使用温度 | -10 ~ 50 °C | |
| 存放温度 | -30 ~ 60 °C | ||
| 显示 | 显示屏 | FSTN LCD 点阵显示 | |
| 背光 | LED 背光 | ||
| 语言 | 中 / 英 | ||
| 菜单操作 | 支持 | ||
| 显示信息 | 厚度测量值、日期、时间、耦合状态、电量指示、测量模式、测头类型、实时温度补偿状态、数据存储状态、存储文件状态等 | ||
| 通讯 | 电脑接口 | Mini-USB接口，虚拟串口通讯 | |
| 蓝牙 | 不支持 | ||
| 软件配置 | PC通讯软件 | 可使用第三方串口通讯软件进行数据通讯 | |
| 主机升级软件 | 支持主机程序升级 | ||
| 打印 | 打印机 | 可选的便携式热敏打印机 | |
| 打印纸卷直径 | 40mm | ||
| 打印纸宽 | 57±0.5mm | ||
| 电池 | 电池规格 | 3节7号电池 | |
| 充电电源 | - | ||
| 充电时间 | - | ||
| 外观包装 | 外形尺寸 | 150mm * 70mm * 30mm | |
| 外壳材质 | ABS+PC合金 | ||
| 主机重量 | 160g | ||
| 标准配置 | 仪器主机1台、F型涂层测厚测头1支、F型涂层测厚基体1块、标准厚度试片5片、通讯电缆1根、7号碱性电池3节、说明书1本、合格证1张、保修卡1张、装箱卡1张、仪器箱1个 | ||
